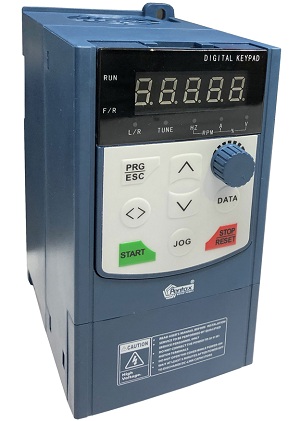

اینورتر پنتاکس DSI-200 از 0/4 تا 5/5 کیلووات (تک فاز و سه فاز)

اینورتر Pentax DSI200 اینورتر (درایو) با قابلیت کنترل برداری می باشد که برای کاربرد های ساده و عمومی طراحی وساخته شده است.

این اینورتر ها در کاربرد هایی مانند سیستم پمپ و فن، بوستر پمپ، نوار نقاله ها و انواع ماشین آلات بسته بندی و مواد غذایی مورد استفاده قرار می گیرند. سری DSI-200 دارای مد کنترلی برداری و V/F می باشد که درصنایع مختلف مورد استفاده قرار می گیرند. از مزایای اصلی اینورتر DSI-200 پنتاکس، ابعاد کوچک و نصب و راه اندازی ساده می باشد.

راهنمای نصب و راه اندازی اینورتر پنتاکس

کاتالوگ اینورتر آسانسوری پنتاکس

کاتالوگ اینورتر پنتاکس

۳,۶۰۵,۲۵۰ تومان-۹,۱۷۱,۲۵۰ تومان ۳,۲۴۴,۶۸۰ تومان-۸,۲۵۳,۰۰۰ تومان

صاف
pentax drive
اینورتر پنتاکس DSI-200 از 0/4 تا 5/5 کیلووات (تک فاز و سه فاز)

امروزه سیستم های کنترل دور موتور، VFD یا اینورتر برای کنترل انواع پمپ ها و در بسیاری از کاربردهای دیگر در صنعت استفاده می شوند و کاربردهای وسیعی دارند؛به همین دلیل کمپانی پنتاکس دست به تولید طراحی اینورتری زده که امروز به اسم اینورتر پنتاکس می شناسیم. که نقش مهمی در صرفه جویی مصرف انرژی و کنترل فرآیند دارند.

.



اینورتر pentax

شرکت دیزل ساز نماینده انحصاری پنتاکس در ایران می باشد که انواع اینورتر پنتاکس را تحت لیسانس پنتاکس ایتالیا در ایران تولید و عرضه می نماید.

همچنین بازرگانی الکترواتکال به عنوان نمایندگی فروش اینورتر پنتاکس این محصول را در سراسر ایران به فروش می رساند و شما می توانید برای دریافت مشاوره و راهنمایی برای خرید انواع اینورتر از جمله خرید اینورتر پنتاکس با کارشناسان فروش بازرگانی الکترواتکال در تماس باشید.

معرفی انواع اینورتر پنتاکس

۱)اینورتر پنتاکس تک فاز (اینورتر پنتاکس dsi 400 – اینورتر پنتاکس dsi 200)

۲)اینورتز پنتاکس سه فاز (اینورتر پنتاکس dsi 200 – اینورتر پنتاکس dsi 400)

اینورتر پنتاکس به‌ صورت کنترل حلقه باز و حلقه بسته میتواند برای بسیاری از کاربردها در صنعت، مورد استفاده قرار ‌گیرد.

انواع ماشین‌آلات صنعتی، بسته‌بندی مواد غذایی، انواع الکتروپمپ های آب‌رسانی، بوستر پمپ‌ ها، صنایع تهویه هوا، جرثقیل‌ها، آسانسورها، آسیاب‌ها، انواع کمپرسورها و نوار نقاله‌ها ،همگی مثال هایی هستند که میتوان جهت نصب و راه اندازی و اتوماسیون آن ها از انواع اینورتر پنتاکس استفاده نمود.

گزینه کنترل اسکالر V/F در اینورتر پنتاکس، جهت کنترل انواع الکتروپمپ های آب رسانی، بوستر پمپ‌ها، صنایع تهویه هوا و دمنده صنعتی بسیار راهگشاست.

انواع اینورتر پنتاکس در اکثر صنایع از جمله صنایع شیمیایی، غذایی، نساجی، پلاستیک، فلزی، معدنی، پتروشیمی، سیمان، آب و فاضلاب و … مورداستفاده قرار می‌گیرند و نقش مهمی در کنترل فرآیندهای صنعتی و صرفه‌جویی در مصرف انرژی‌ را دارند.

اینورتر پنتاکس با نرم‌افزار بسیار پیشرفته و پارامترهای جامع و کاملی که دارد، انواع الکتروموتورهای سه فاز را در بسیاری از کاربردهای ساده و پیچیده صنعتی، راه اندازی کند.

گشتاور راه‌اندازی بالا و دقت زیاد در کنترل سرعت ، دو ویژگی خاص اینورتر پنتاکس محسوب می شوند.

کارشناسان فروش الکترواتکال دیتاشیت و کاتالوگ و راهنمای راه اندازی اینورتر پنتاکس dsi 400 و اینورتر پنتاکس dsi200 را به مشتریان ارائه خواهند داد.

مزایای استفاده از اینورتر پنتاکس

  1. راه اندازی نرم و توقف نرم الکتروموتورها
  2. بهینه سازی در مصرف انرژی از طریق کاهش مصرف برق و بازگشت سرمایه بعد از مدتی کوتاه
  3. ایجاد فشار ثابت در پمپ ها و کمپرسورها
  4. قابلیت کنترل سرعت و گشتاور موتور برای کاربردهای مختلف
  5. کاهش تنش های الکتریکی موتور به دلیل راه اندازی و توقف نرم و در پی آن کاهش تنش های مکانیکی موتور که این خود منجر به کاهش هزینه های تعمیرات و نگهداری می شود.
  6. افزایش راندمان خطوط تولید با کنترل دقیق سرعت و گشتاور خط
  7. افزایش طول عمر الکتروموتور و تجهیزات جانبی

امروزه با پیشرفت روز افزون صنعت در اکثر کارخانجات صنعتی برای راه اندازی و کنترل الکتروموتورها از اینورتر استفاده میگردد.

کاربرد انواع اینورتر پنتاکس

از اینورتر پنتاکس برای کنترل دور الکتروموتور سه فاز استفاده می شود، به این ترتیب که ولتاژ و فرکانس ثابت (380V/50Hz) شبکه برق توسط اینورتر به ولتاژ و فرکانس متغیر تبدیل شده و به واسطه ی آن سرعت الکتروموتور کنترل می شود.

اینورتر پنتاکس dsi 400 و اینورتر پنتاکس dsi 200 بر اساس زمان قابل تنظیم برای شتاب گیری موتور با راه اندازی نرم الکتروموتور از شوک های جریانی به برق واحد صنعتی جلوگیری می نماید.

همچنین این درایو با توقف نرم در طول زمان تنظیم شده برای توقف موتور از آسیب به موتور و تجهیزات متصل به آن جلوگیری می کند.

با استفاده از اینورتر پنتاکس، سرعت الکتروموتور از صفر تا دور نامی و حتی بالاتر  تنظیم میگردد.

از جمله سیستم هایی که در آنها اینورتر استفاده می شود عبارت اند از:

  • انواع پمپ ها و بوستر پمپ ها
  • فن ها و بلوورها
  • کمپرسورها
  • میکسرها
  • ماشین الات بسته بندی، چاپ، صنایع غذایی، چوب، نساجی
  • ماشینهای تزریق پلاستیک و اکسترودرها
  • آسانسورها و پله برقی
  • انواع جرثقیل ها
  • ماشینهای نورد فولاد
  • انواع آسیاب ها
  • بالابرهای صنعتی و ساختمانی
  • ماشینهای سیم و کابل

و بسیاری از کاربردهای دیگر.

خصوصیات فنی اینورتر پنتاکس

  • عکس العمل عالی درایو همراه با دقت بالا با استفاده از تکنولوژی پیشرفته
  • ایجاد فرکانس ۵۰۰ هرتز در سیگنال خروجی اینورتر پنتاکس
  • پشتیبانی از مد‌های کنترلی ولتاژ به فرکانس – فیدبک دار – و بدون فیدبک
  • استفاده از کنترلر هوشمند PID و بهره‌برداری مناسب در اینورتر پنتاکس
  • یکی از ویژگیهای اینورتر پنتاکس تهیه و تنظیم شکل موج خروجی و تثبیت آن در لحظاتی که سیگنال شبکه Un Balance است.
  • دفع اثرات ناشی از جریانهای هجومی و لحظه ای
  • جلوگیری از آسیب های احتمالی از سمت الکتروموتور در لحظات برگشت انرژی
  • ولوم تنظیم فرکانس و کنترل دور
  • حفاظت صفر تا صد الکتروموتور توسط اینورتر پنتاکس در برابر اتفاقات ناشی از شبکه برق



نمایندگی پنتاکس تهران



اینورتر پنتاکس چه کاری انجام میدهد؟

همانطور که در تصویر بالا مشخص است ،اتصال سه فاز مستقیما به الکتروموتور سه فاز وصل شده است.

در این حالت، به جهت گشتاور بالای موتور در لحظه استارت و لگد زدن آن، عمر مفید الکتروموتور کوتاه شده و پس از گذشت مدت زمانی کوتاه، متعلقات مکانیکی الکتروموتور مانند پایه ها و بلبرینگ آسیب خواهند دید، که این خود باعث افزایش هزینه های نگهداری و تعمیرات خواهد بود.

از طرفی جریانهای هجومی که در لحظات استارت موتور نمایان میشوند، نرخ مصرف برق سیستم را به شدت بالا خواهند برد.

استفاده از انواع اینورتر پنتاکس برای کمپرسور

یکی از موارد استفاده اینورترهای پنتاکس راه اندازی و کنترل سرعت موتور انواع کمپرسورها می باشد.

در کمپرسورهایی که موتورهای توان بالا دارند به دلیل اینکه جریان راه اندازی موتور بسیار بالا می باشد، برای تثبیت فشار کمپرسور، موتور خاموش و روشن نمی شود بلکه کمپرسور به حالت Load  و Unload  می رود.

یعنی زمانیکه نیاز به تولید هوای فشرده نمی باشد، کمپرسور Unload  می شود و زمانیکه نیاز باشد Load  می شود. اینکار باعث استهلاک مکانیکی بالا و هدر رفتن انرژی خواهد شد.

با استفاده از اینورتر می توان علاوه بر تغییر سرعت موتور و ایجاد فشار ثابت در کمپرسور، زمانیکه نیاز به تولید نمی باشد، موتور را استپ نموده و هر زمان لازم شد دوباره استارت کرد.

  1. راه اندازی نرم موتور کمپرسور با جریان بسیار کمتر از جریان نامی
  2. حذف حالت Load و Unload کمپرسور
  3. تغییر سرعت موتور کمپرسور متناسب با میزان مصرف
  4. ثابت نگه داشتن فشار خروجی کمپرسور توسط سیستم PID و تنظیم دور موتور
  5. کاهش مصرف انرژی بخاطر تنظیم دور موتور و حذف حالت Unload
  6. حذف ضربات شدید کمپرسور هنگام راه اندازی و Load و Unload
  7. افزایش طول عمر کمپرسور و کاهش هزینه های نگهداری و تعمیرات
اینورتر پنتاکس DSI 400
اینورتر پنتاکس dsi 400

کنترل دور موتور پنتاکس یا اینورتر پنتاکس مدل DSI-400 قابلیت راه اندازی الکترو موتور های سه فاز با برق تک فاز تا توان 4 کیلو وات را دارا می باشند و این یک حسن و مزیت برای اینورتر های پنتاکس می باشد که می توان از آن ها به عنوان مبدل تک فاز به سه فاز در کارگاه هایی که به برق سه فازدسترسی ندارند، استفاده کرد.

همچنین اینورتر های پنتاکس سه فاز توانایی راه اندازی الکتروموتور تا توان 400 کیلووات را دارا می باشند.

مشخصات فنی اینورتر پنتاکس dsi 400

مشخصات فنی اینورتر پنتاکس dsi 400

عملکرد اینورتر پنتاکس

عملکرد دقیق با تکنولوژی کنترل برداری پیشرفته برای کنترل موتور آسنکرون و موتور سنکرون با راندمان بسیار بالا

حداکثر فرکانس

0 تا 500 هرتز

 فرکانس سویچینگ (کریر)

0.5 تا 16 کیلوهرتز فرکانس کریر به طور خودکار با توجه به ویژگی های بار تنظیم می شود.

مد کنترل

کنترل برداری حلقه باز – کنترل برداری حلقه بسته – V/F کنترل

کنترل PID

دارد

تنظیم ولتاژ بصورت خودکار

اینورتر می تواند ولتاژ خروجی را به طور خودکار در صورت تغییر ولتاژ شبکه، ثابت نگه دارد.

کنترل اضافه ولتاژ و اضافه جریان

اینورتر می تواند به طور خودکار مقدار ولتاژ یا جریان را محدود کند و مانع از وقوع خطای اضافه ولتاژ یا جریان در طی فرایند راه اندازی شود.

محدودیت تغییر جریان سریع

با به حداقل رساندن خطای اضافه جریان، حفاظت از عملکرد عادی اینورتر را حفظ می کند.

محدودیت گشتاور و کنترل

به طور خودکار گشتاور را در حین عملیات محدود می کند، جلوگیری از اضافه جریان های پی در پی در حالت حلقه بسته

قطع لحظه ای برق بدون توقف موتور

هنگامی که برق بصورت لحظه ای قطع می شود، ولتاژ کاهش یافته از طریق انرژی برگشتی بار جبران می شود، که می تواند اینورتر را برای مدت کوتاه روشن نگه دارد.

محدودیت جریان لحظه ای

برای اینکه اینورتر خطا های اضافه جریان پی در پی ندهد و باعث توقف فرایند نگردد.

پتانسیومتر روی صفحه کلید

مجهز به پتانسیومتر صفحه کلید یا پتانسیومتر کدینگ

قابلیت قفل صفحه کلید

قفل کردن صفحه کلید، محدوده عملیاتی را برای بخشی از دکمه ها برای جلوگیری از خطای عملیاتی تعریف می کند.

توابع حفاظتی

دارای توابع حفاظتی اتصال کوتاه موتور، قطعی فاز ورودی / خروجی، حفاظت در برابر اضافه جریان، حفاظت از اضافه ولتاژ، محافظت در برابر ولتاژ کم، حفاظت اضافه دما و محافظت در برابر اضافه بار

(برای راهنمایی در خرید اینورتر پنتاکس یا اطلاع از قیمت اینورتر پنتاکس می توانید از طریق سایت و یا تماس تلفنی با کارشناسان بازرگانی الکترواتکال در تماس باشید.)

راهنمای نصب اینورتر پنتاکس DSI 400

راهنمای نصب اینورتر پنتاکس مدل DSI-400
محل نصب در محیط سر پوشیده و بدون نور مستقیم خورشید، گرد و غبار، گاز های خورنده و قابل احتراق، دود روغن، بخار، نمک، نصب گردد.
ارتفاع نصب به صورت استاندارد کمتر از 1000 متر و برای ارتفاع های بالاتر به ازای هر 100 متر یک درصد توان اینورتر کاهش می یابد.
دمای محیط بین دمای منفی 10 درجه تا مثبت 40 درجه سانتی گراد
رطوبت کمتر از 95 درصد (بدون شبنم و قطرات آب)

اینورتر پنتاکس DSI 200

اینورتر پنتاکس dsi 400

اینورتر Pentax سری DSI200 اینورتری با کنترل برداری می باشد که برای کاربرد های ساده و عمومی طراحی وساخته شده است.

این اینورتر ها در کاربرد هایی مانند سیستم پمپ و فن، بوستر پمپ، نوار نقاله ها و انواع ماشین آلات بسته بندی و مواد غذایی مورد استفاده قرار می گیرند. سری DSI-200 دارای مد کنترلی برداری و V/F می باشد که درصنایع مختلف مورد استفاده قرار می گیرند. از مزایای اصلی اینورتر DSI-200 پنتاکس، ابعاد کوچک و نصب و راه اندازی ساده می باشد.

مشخصات فنی اینورتر پنتاکس DSI-200
مشخصات فنی اینورتر Pentax DSI-400
مدکنترل 1.کنترل برداری و 2.کنترل V/F
حداکثر فرکانس 0 تا 500 هرتز
فرکانس کریر 0.8 تا 12 کیلو هرتز (فرکانس کریر به طور خودکار تنظیم می شود.)
تقویت گشتاور دارای پارامتر افزایش اتوماتیک گشتاور
کنترل PID دارد
پروتکل ارتباطی دارای مدباس پورت RS485
ترمینال ورودی 5 ترمینال دیجیتال – 2 ترمینال آنالوگ
ترمینال خروجی 1 ترمینال خروجی دیجیتال – 1 ترمینال خروجی آنالوگ
تحمل اضافه بار دارد
PLC داخلی دارد
پتانسیومتر داخلی دارد
Modbus دارد

کاربری های سری DSI-200

  • الکتروپمپ، تهویه، کمپرسور
  • پمپ های سانترفیوژ
  • الکتروپمپ های خانگی
  • رادیال فن ها
  • هواساز ها و دستگاه های تهویه هوا

(برای راهنمایی در خرید اینورتر پنتاکس یا اطلاع از قیمت اینورتر پنتاکس می توانید از طریق سایت و یا تماس تلفنی با کارشناسان بازرگانی الکترواتکال در تماس باشید)

اینورتر پنتاکس dsi 400

لیست خطا های انواع اینورتر پنتاکس

در زمان کار با درایو Pentax ممکن است با خطا هایی مواجه شوید که لیست این خطا ها به شرح زیر می باشد، می توانید در صورت عدم آگاهی در مورد نحوه موجاهه با خطا های درایو Pentax با کارشناسان ما تماس حاصل نموده تا در اسرع وقت مشکل شما را مرتفع نمایند.

درایو پنتاکس دارای 51 هشدار خطا و عملکرد حفاظتی است. هنگامی که خطا اتفاق می افتد عملکرد حفاظتی عمل می کند و خروجی درایو پنتاکس متوقف می شود کنتاکت رله خطا فعال می شود و کد خطا روی صفحه نمایش داده می شود قبل از تماس با بخش خدمات شرکت کاربر می تواند با توجه به دستورالعمل ها نوع خطا را مشخص نماید و کنترل های اولیه را انجام دهد و علت خطا را تجزیه و تحلیل کرده و راه حل مناسب را پیدا کند اگر خطا ناشی از دلایل نامشخص است که قابل رفع نمی باشد لطفا به طور مستقیم با ما تماس بگیرید.

در میان 51 خطای هشداردهنده، خطای شماره خطای هشدار دهنده، خطای شماره ERR22, 22 به اضافه ولتاژ سخت افزار اشاره دارد در اغلب موارد خطای اضافه ولتاژ منبع ولتاژ منجر به خطای ERR22= 22 می شود.

(برای راهنمایی در خرید اینورتر پنتاکس یا اطلاع از قیمت اینورتر پنتاکس می توانید از طریق سایت و یا تماس تلفنی با کارشناسان بازرگانی الکترواتکال در تماس باشید.)

خطا شماره یک = ERR01

خطای شماره 1

کنترل دور موتور Pentax

نام

حفاظت از واحد اینورتر پنتاکس تک فاز یا درایو پنتاکس سه فاز

کد

NO.1=ERR01

علت

  1. اتصال کوتاه مدار خروجی اینورتر

  2. کابل کشی طولانی بین موتور و اینورتر

  3. اضافه دمای ماژول

  4. شل بودن سیم کشی داخلی اینورتر

  5. مشکل برد کنترل اصلی

  6. عیب برد درایو

  7. اشکال ماژول اینورتر

رفع خطا

  1. خطا ها و اشکالات خارجی را رفع کنید.

  2. فیلتر راکتور در خروجی اینورتر اضافه کنید.

  3. کنترل مجرای هوا، فن و از بین بردن مشکلات موجود

  4. همه سیم های اتصال را کنترل کنید.

  5. با واحد پشتیبانی فنی تماس بگیرید.

خطا شماره 2 = ERR02

خطای شماره 2

نام

اضافه کردن جریان شتاب مثبت ACC

کد

NO.2=ERR02

علت

  1. زمان شتاب خیلی کوتاه است.

  2. افزایش مقدار گشتاور یا منحنی V/F نا مناسب است.

  3. ولتاژ پایین

  4. مدار خروجی اینورتراتصال زمین یا اتصال کوتاه

  5. مد کنترل برداری بدون شناسایی پارامتر های موتور

  6. راه اندازی موتور در حال چرخش

  7. افزایش ناگهانی بار در فرایند شتاب افزاینده

  8. انتخاب توان اینورترپایین تر از موتور

رفع خطا

  1. زمان شتاب را افزایش دهید.

  2. افزایش گشتاور دستی یا منحنی V/F را تنظیم کنید.

  3. ولتاژ را در محدوده نرمال تنظیم کنید.

  4. از بین بردن خطا های خارجی اینورتر پنتاکس تک فاز یا درایو پنتاکس سه فاز

  5. شناسایی پارامتر های موتور

  6. انتخاب مد ردیابی سرعت موتور یا راه اندازی مجدد پس از توقف کامل موتور

  7. لغو افزایش ناگهانی بار هنگام شتاب گرفتن موتور

  8. انتخاب اینورتر پنتاکس تک فاز و درایو پنتاکس سه فاز با توان متناسب با موتور

خطا شماره 3 = ERR03

خطای شماره 3
نام اضافه جریان هنگام شتاب کاهنده Dec
کد NO.3=ERR03
علت
  1. مدار خروجی اینورتر پنتاکس تک فاز یا درایو پنتاکس سه فاز اتصال زمین یا اتصال کوتاه
  2. حالت کنترل برداری بدون شناسایی پارامتر های موتور
  3. زمان کاهش سرعت خیلی کوتاه است.
  4. ولتاژ پایین
  5. افزایش ناگهانی بار در فرایند توقف موتور
  6. عدم استفاده از مقاومت ترمز یا واحد ترمز
رفع خطا
  1. خطا های خارجی را از بین ببرید.
  2. شناسایی پارامتر های موتور
  3. زمان کاهش سرعت را افزایش دهید.
  4. ولتاژ پایین
  5. لغو افزایش ناگهانی بار هنگام توقف موتور
  6. نصب واحد ترمز و مقاومت ترمز



خطا شماره 4 = ERR04

خطای شماره 4 کنترل دور موتور Pentax
نام اضافه جریان در سرعت ثابت
کد NO.4=ERR04
علت
  1. مدار خروجی اینورتر اتصال زمین یا اتصال کوتاه
  2. مد کنترل برداری بدون شناسایی پارامتر های موتور
  3. ولتاژ پایین
  4. افزایش ناگهانی بار
  5. انتخاب توان اینورتر پایین تر از موتور
رفع خطا
  1. خطا های خارجی را از بین ببرید
  2. شناسایی پارامتر های موتور
  3. ولتاژ را در محدوده نرمال تنظیم کنید
  4. لغو افزایش ناگهانی بار
  5. انتخاب اینورتر با توان بالاتر متناسب با موتور

خطا شماره 5 = ERR05

خطای شماره 5 کنترل دور موتور Pentax
نام اضافه ولتاژ در شتاب افزاینده ACC
کد NO.5=ERR05
علت
  1. واحد ترمز و مقاومت ترمز نصب نشده است
  2. ولتاژ ورودی بالا
  3. اعمال نیروی خارجی به موتور در طول فرایند شتاب
  4. زمان شتاب خیلی کوتاه است
رفع خطا
  1. نصب واحد ترمز و مقاومت ترمز
  2. ولتاژ را در محدوده نرمال تنظیم کنید.
  3. نیروی خارجی راقطع کرده و مقاومت ترمز را تنظیم کنید.
  4. زمان شتاب را افزایش دهید.



خطا شماره 6 = ERR06

خطای شماره 6
نام اضافه ولتاژ هنگام شتاب کاهنده Dec
کد NO.6=ERR06
علت
  1. ولتاژ بالا
  2. اعمال نیروی خارجی به موتور در طول فرایند شتاب
  3. زمان شتاب کاهنده خیلی کوتاه است.
  4. واحد ترمز و مقاومت ترمز نصب نشده است.
رفع خطا
  1. ولتاژ را در محدوده نرمال تنظیم کنید.
  2. نیروی خارجی را قطع کرده یا مقاومت ترمز تنظیم کنید.
  3. زمان کاهش سرعت را افزایش دهید.
  4. واحد ترمز و مقاومت ترمز نصب کنید.



خطا شماره 7 = ERR07

خطای شماره 7 کنترل دور موتور Pentax
نام اضافه ولتاژ در سرعت ثابت
کد NO.7=ERR07
علت
  1. اعمال نیروی خارجی به موتور
  2. ولتاژ ورودی بالا
رفع خطا
  1. نیروی خارجی را قطع کرده یا مقاومت ترمز را تنظیم کنید.
  2. ولتاژ را در محدوده نرمال تنظیم کنید.



خطا شماره 8 = ERR08

خطای شماره 8 کنترل دور موتور Pentax
نام خطای منبع تغذیه کنترل
کد NO.8=ERR08
علت ولتاژ ورودی در محدوده مشخص شده نیست.
رفع خطا ولتاژ را در محدوده نرمال تنظیم کنید.



خطا شماره 9 = ERR09

خطای شماره 9 کنترل دور موتور Pentax
نام خطای ولتاژ کم
کد NO.9=ERR09
علت
  1. قطع برق لحظه ای
  2. ولتاژ ورودی در محدوده مشخص شده نیست.
  3. مشکل در ولتاژ باس DC
  4. ایراد در یکسوساز
  5. عیب در برد درایور
  6. اشکال در برد کنترل
رفع خطا
  1. ریست خزا
  2. ولتاژ را در محدوده نرمال تنظیم کنید.
  3. با واحد پشتیبانی فنی تماس بگیرید.



خطا شماره 10 = ERR10

خطای شماره 10
نام اضافه بار اینورتر
کد NO.10=ERR10
علت
  1. انتخاب اینورتر پنتاکس تک فاز یا درایو پنتاکس سه فاز با قدرت کم
  2. بار بیش از حد روی موتور یا مشکل مکانیکی موتور
رفع خطا
  1. انتخاب اینورتر با سطح قدرت بیشتر
  2. بار را کاهش دهید و شرایط موتور و مکانیک را بررسی کنید.



خطا شماره 11 = ERR11

خطای شماره 11 درایو Pentax
نام اضافه بار موتور
کد NO.11=ERR11
علت
  1. انتخاب اینورتر پنتاکس تک فاز یا درایو پنتاکس سه فاز با قدرت کم
  2. تنظیم نادرست پارامترP9.01
  3. بار بیش از حد یا مشکل مکانیکی موتور
رفع خطا
  1. انتخاب اینورتر با سطح قدرت بیشتر
  2. تنظیم P9.01 به درستی
  3. بار را کاهش دهید و شرایط موتور و مکانیک را بررسی کنید.



خطا شماره 12 = ERR12

خطای شماره 12 درایو Pentax
نام قطعی فاز ورودی
کد NO.12=ERR12
علت
  1. ایراد برد درایور
  2. نقص در حفاظت از رعد و برقBESP
  3. عیب در برد کنترل
  4. اشکال در منبع تغذیه ورودی 3 فاز
رفع خطا
  1. جایگزین برد درایور. برد کنترل یا کنتاکتور
  2. با واحد پشتیبانی فنی تماس بگیرید.
  3. خطا های خارجی را از بین ببرید.



خطا شماره 13 = ERR13

خطای شماره 13 درایو Pentax
نام قطعی فاز خروجی
کد NO.13=ERR13
علت
  1. ایراد در کابل کشی بین موتور و اینورتر
  2. خروجی سه فاز نامتعادل اینورتر
  3. اشکال در برد کنترل یا برد درایور
  4. مشکل در ماژول قدرت
رفع خطا
  1. رفع خطا های خارجی
  2. خروجی 3 فاز را بررسی کنید و اشکالات را رفع کنید.
  3. با واحد پشتیبانی فنی تماس بگیرید.



خطا شماره 14 = ERR14

خطای شماره 14
نام اضافه بار موتور
کد NO.14=ERR14
علت
  1. اشکال در کانال هوا
  2. اشکال در فن
  3. دمای محیط بالا
  4. اشکال در ترمیستور ماژول
  5. اشکال در ماژول اینورتر
رفع خطا
  1. تمیز کردن گرد و غبار کانال هوا
  2. تعویض فن
  3. کاهش دمای محیط
  4. تعویض ترمیستور
  5. تعویض ماژول اینورتر



خطا شماره 15 = ERR15

خطای شماره 15 درایو Pentax
نام اضافه بار موتور
کد NO.15=ERR15
علت
  1. ورودی سیگنال خطای خارجی از طریق DI
  2. ورودی سیگنال خطای خارجی از طریق IO
رفع خطا ریست عملیت



خطا شماره 16 = ERR16

خطای شماره 16 درایو Pentax
نام خطای ارتباط سریال
کد NO.16=ERR16
علت
  1. اشکال در کابل ارتباطی
  2. تنظیم اشتباه کارت توسعه ارتباطی
  3. تنظیم اشتباه پارامتر های ارتباطی گروه
  4. اشکال در موقعیت دستگاه
رفع خطا
  1. کابل ارتباطی را بررسی کنید.
  2. پارامتر های کارت ارتباطی را به درستی تنظیم کنید.
  3. پارامتر های ارتباط سریال را به درستی تنظیم کنید.
  4. موقعیت دستگاه را بررسی کنید.



خطا شماره 17 = ERR17

خطای شماره 17 درایو Pentax
نام خطای کنتاکتور
کد NO.17=ERR17
علت
  1. قطع فاز ورودی
  2. اشکال در برد درایور و کنتاکتور
رفع خطا
  1. اشکالات خارجی را برطرف کنید.
  2. برد درایور، برد تغذیه یا کنتاکتور را جایگزین کنید.



خطا شماره 18 = ERR18

خطای شماره 18 درایو Pentax
نام خطای بازرسی جریان
کد NO.18=ERR18
علت
  1. ایراد برد درایور
  2. عیب ترانس های هال افکت
رفع خطا
  1. تعویض برد درایور
  2. تعویض ترانس های هال افکت



خطا شماره 19 = ERR19

خطای شماره 19
نام خطای تیونینگ موتور
کد NO.19=ERR19
علت
  1. زمان طولانی در فرآیند شناسایی پارامتر موتور
  2. تنظیم اشتباه پارامتر های موتور
رفع خطا
  1. کابل بین اینورتر و موتور بررسی کنید.
  2. تنظیم پارامتر های موتور به درستی با توجه به پلاک موتور



خطا شماره 20 = ERR20

خطای شماره 20 درایو Pentax
نام خطای کارت انکودر
کد NO.20=ERR20
علت
  1. اشکال انکودر
  2. اشکال کارت انکودر
  3. عدم سازگاری نوع انکودر
  4. خطای اتصالات انکودر
رفع خطا
  1. انکودر را جایگزین کنید.
  2. کارت انکودر را جایگزین کنید.
  3. تنظیم نوع انکودر موتور به درستی
  4. اشکالات مداری را برطرف کنید.



خطا شماره 21 = ERR21

خطای شماره 21 اینورتر Pentax
نام خطای خواندن و نوشتن در حافظه EEPROM
کد NO.21=ERR21
علت حافظه آسیب دیده
رفع خطا تعویض برد کنترل اصلی



خطا شماره 22 = ERR22

خطای شماره 22 اینورتر Pentax
نام خطای سخت افزاری اینورتر
کد NO.22=ERR22
علت
  1. وجود اضافه ولتاژ
  2. وجود اضافه جریان
رفع خطا
  1. با توجه به خطای اضافه ولتاژ رفتار کنید.
  2. با توجه به خطای اضافه جریان رفتار کنید.



خطا شماره 23 = ERR23

خطای شماره 23 اینورتر Pentax
نام خطای اتصال کوتاه زمین
کد NO.23=ERR23
علت اتصال کوتاه موتور به زمین
رفع خطا کابل یا موتور را جایگزین کنید.



خطا شماره 26 = ERR26

خطای شماره 26 اینورتر Pentax
نام خطای رسیدن به زمان کل در حال کار
کد NO.26=ERR26
علت رسیدن به زمان حال کار تنظیم شده
رفع خطا پاک کردن اطلاعات ثبت شده با استفاده از مقداردهی پارامتر



خطا شماره 27 = ERR27

خطای شماره 27 اینورتر Pentax
نام خطای 1 تعریف شده توسط کاربر
کد NO.27=ERR27
علت
  1. ورودی سیگنال خطای 1 تعریف شده کاربر توسط ترمینال چند منظوره DI
  2. ورودی سیگنال خطای 1 تعریف شده توسط کاربر از طریق ترمینال مجازی IO
رفع خطا ریست عملیات



خطا شماره 28 = ERR28

خطای شماره 28 انواع اینورتر پنتاکس
نام خطای 2 تعریف شده توسط کاربر
کد NO.28=ERR28
علت
  1. ورودی سیگنال خطای 2 تعریف شده کاربر توسط ترمینال چند منظوره DI
  2. ورودی سیگنال خطای 2 تعریف شده توسط کاربر از طریق ترمینال مجازی IO
رفع خطا ریست عملیات



خطا شماره 29 = ERR29

خطای شماره 29 اینورتر Pentax
نام خطای رسیدن به زمان کل روشن بودن
کد NO.29=ERR29
علت رسیدن به زمان کل روشن بودن تنظیم شده
رفع خطا پاک کردن اطلاعات ثبت شده با استفاده از مقداردهی پارامتر



خطا شماره 30 = ERR30

خطای شماره 30
نام خطای قطع بار موتور
کد NO.30=ERR30
علت مقدار جریان خروجی اینورتر کمتر از P9.64
رفع خطا تایید اینکه آیا بار قطع شده یا تنظیمات پارامتر های P9.65.P9.64



خطا شماره 31 = ERR31

خطای شماره 30
نام خطای افت فیدبک PID در طی عملیات
کد NO.31=ERR31
علت فیدبک کمتر PID از مقدار تعیین شده PA.26
رفع خطا سینگنال فیدبک PID را بررسی کنید یا PA.26 را به مقدار مناسب تنظیم کنید.



خطا شماره 40 = ERR40

خطای شماره 40
نام خطای محدودیت جریان هر موج
کد NO.40=ERR40
علت
  1. بارگذاری بیش از حد موتور یا قفل موتور
  2. انتخاب اینورتر با قدرت کمتر
رفع خطا
  1. بار را کاهش دهید و شرایط موتور و مکانیک را بررسی کنید.
  2. اینورتر با قدرت بیشتر انتخاب کنید.



خطا شماره 41 = ERR41

خطای شماره 41
نام خطای سوئیچ موتور
کد NO.41=ERR41
علت تغییر موتور در حین کار اینورتر



خطا شماره 42 = ERR42

خطای شماره 42
نام خطای محدودیت جریان هر موج
کد NO.42=ERR42
علت
  1. تنظیم نامناسب پارامتر بازرسی P9.60,P9.69
  2. پارامتر های انکودر اشتباه تنظیم شده است.
  3. عدم شناسایی پارامتر
رفع خطا
  1. تنظیم پارامتر های بازرسی به درستی با توجه به وضعیت واقعی
  2. تنظیم پارامتر های انکودر موتور به درستی
  3. شناسایی پارامتر های موتور



خطا شماره 43 = ERR43

خطای شماره 43
نام خطای اضافه سرعت موتور
کد NO.43=ERR43
علت
  1. بدون شناسایی پارامتر های موتور
  2. پارامتر های انکودر اشتباه تنظیم شده است.
  3. تنظیم اشتباه پارامتر بازرسی P9.60,P9.69
رفع خطا
  1. شناسایی پارامتر های موتور
  2. تنظیم پارامتر های انکودر موتور به درستی
  3. تنظیم پارامتر های بازرسی به درستی با توجه به شرایط واقعی



خطا شماره 45 = ERR45

خطای شماره 45
نام خطای اضافه دمای موتور
کد NO.45=ERR45
علت
  1. اشکال در سیم کشی سنسور دما
  2. درجه حرارت بیش از حد موتور
رفع خطا
  1. بررسی سیم کشی سنسور دما و رفع اشکال
  2. کاهش فرکانس سوئیچینگ یا سایر اقدامات خنک کننده برای موتور



خطا شماره 51 = ERR51

خطای شماره 51
نام خطای موقعیت اولیه
کد NO.51=ERR51
علت انحراف بیش از حد بین پارامتر های موتور و مقادیر واقعی
رفع خطا بررسی دوباره تنظیمات پارامتر موتور ، توجه به جریان نامی موتور

در طول کار اینورتر پنتاکس تک فاز و درایو پنتاکس سه فاز، خطا های زیر ممکن است رخ دهد لطفا با مراجعه به روش های زیر تجزیه و تحلیل ساده این خطا ها را انجام دهید.

(برای راهنمایی در خرید اینورتر پنتاکس تک فاز یا اطلاع از قیمت درایو پنتاکس سه فاز می توانید از طریق سایت و یا تماس تلفنی با کارشناسان بازرگانی الکترواتکال در تماس باشید)

خطاهای رایج انواع اینورتر پنتاکس dsi 400 و dsi 200 همراه راه حل های آن

نوع خطا

دلایل احتمالی

راه حل ها

هیچ نمایشگر یا کد خطایی در هنگام روشن شدن اینورتر وجود ندارد.

تغذیه ورودی غیر طبیعی، اشکال برد منبع تغذیه، اشکال در یکسوساز، آسیب بهمقاومت های اینورتر، خطای برد کنترل یا صفحه کلید، برد درایور، قطع اتصال صفحه کلید.

بررسی منبع تغذیه ورودی، ولتاژ باس، اتصال مجدد کابل 26 رشته، با سازنده مشورت کنید.

نمایش 510 در هنگام روشن شدن

اتصال نامناسب بین برد درایور و برد کنترل، آسیب برد کنترل، موتور یا کابل موتور اتصال کوتاه، خطای سنسور جریان یا شبکه ولتاژ

اتصال مجدد کابل 26 رشته، با سازنده مشورت کنید.

خطا ERR23=23 خطا هنگام روشن شدن

موتور یا کابل خروجی به زمین اتصال دارد اینورتر آسیب دیده است.

عایق کابل موتور و خروجی را اندازه گیری کنید با سازنده مشورت کنید.

اینورتر پنتاکس تک فاز یا درایو پنتاکس سه فاز به طور معمول هنگام روشن شدن دستگاه نمایش داده می شود اما کد 510 در طول کار نمایش داده می شود و اینورتر بلافاصله متوقف می شود.

فن آسیب دیده یا مسدود شده است، خطای اتصال کوتاه

فن را تعویض کنید، خطای اتصال کوتاه خارجی را حذف کنید.

گزارش خطای گزارش خطای R14=ERR14 دمای بالای ماژول

فرکانس سوئیچینگ بالا تنظیم شده است، فن آسیب دیده و یا مجرای هوا مسدود شده است، اجزای داخلی اینورتر آسیب دیده.

تعویض فن، تمیز کردن مجرای هوا، کاهش فرکانس سوئیچینگ (P0.15) با سازنده مشورت کنید.

موتور بدون چرخش پس از روشن شدن اینورتر

اشکال موتور یا کابل موتور، پارامتر های اینورتر (پارامتر های موتور) اشتباه تنظیم شده است، اتصال ضعیف بین برد درایور و کنترل

موتور را تعویض کنید یا اشکال مکانیکی را برطرف کنید، پارامتر ها را بررسی کرده و تنظیمات را چک کنید، اتصال بین اینورتر و موتور را بررسی کنید.

ترمینال DI غیر فعال است.

تنظیم اشتباه پارامتر های اینورتر، سیگنال خارجی اشتباه است، جامپر SP و 04 V اشتباه وصل شده، اشکال برد کنترل

بررسی و تنظیم مجدد پارامتر های مربوط به P4، اتصال مجدد کابل ها، بررسی جامپر + V24، با سازنده مشورت کنید.

کنترل برداری حلقه بسته، سرعت موتور نمی تواند افزایش یابد.

خطای انکودر؛ خطای کارت انکودر؛ خطای برد درایو؛ اتصال اشتباه انکودر یا اتصال ضعیف

انکودر را تعویض کنید و اتصالات را دوباره چک کنید، کارت انکودر را تعویض کنید، با سازنده مشورت کنید.

اینورتر پنتاکس تک فاز یا درایو پنتاکس سه فاز به طور مرتب خطای اضافه جریان و اضافه ولتاژ می دهد.

تنظیم اشتباه پارامترهای موتور، تنظیم اشتباه ACC./DEC نوسان بار

تنظیم مجدد پارامترهای موتور یا اتوتیونیگ موتور، تنظیم مناسب، ACC./DEC مشورت با سازنده

بازرگانی الکترواتکال

بازرگانی الکترواتکال به عنوان نمایندگی رسمی پنتاکس در ایران، به سراسر کشور، تمامی خدمات اینورتر ها از راهنمایی در خرید اینورتر پنتاکس تا عیب یابی و نصب و راه اندازی را به مشتریان درتهران،حضوری و به صورت تماس تلفنی یا تصویری در تمام کشور ارائه میدهد.

اینستاگرام بازرگانی الکترواتکال

 واتس اپ بازرگانی الکترواتکال

power

0/4, 0/75, 1/5, 2/2, 4, 5/5

input

تک فاز, سه فاز

برند

پنتاکس ایتالیا Pentax

کمپانی پنتاکس ایتالیا

شرکت پنتاکس با شعارهای "ایجاد ارزش هدف اصلی ما" و "یک محصول با کیفیت در دسترس برای همه" در طی سال‌ها سازمانی با یک شبکه گسترده که آن‌ را به شرکت‌های فعال در بازار متصل می‌کند، برای پشتیبانی فعالیت‌های تجاری خود تأسیس کرده‌ است. همین موضوع باعث شده تا پنتاکس برای مقابله با  تهدیدهای پنهان ناشی از اقتصاد جهانی توانمند باشد. pentax سیاست اصلی خود را بر پایه‌ی بهبود مستمر تمام فرایندهای تولید، سازماندهی و توزیع استوار کرده‌ و بر آن متعهد است، تعهدی که با معرفی سیستم کیفیت معتبر UNI EN ISO 9001 گواهی شده‌است. به‌ دلیل ظرفیت و توانایی بالای شرکت pentax برای گذر از موانع تجاری که توسط بعضی از دولت‌ ها ایجاد شده‌است، محصولات این شرکت در بیش از 120 کشور عرضه می‌شود. مأموریت شرکت pentax ارائه راه‌حل‌های با کیفیت بالا برای هر بازار و هر نیازی می‌باشد که برتری برند ساخت ایتالیا را به‌ همراه دارد. تحقیق و توسعه شرکت pentax با محوریت قراردادن توجه کامل به بازار و مشتری‌ها فعالیت می‌کند. pentax خود را متعهد می‌داند که به موقع به نیازهای خاص بازارهای مختلف پاسخ دهد و توجه ویژه‌ ای به پیشرفت فناوری داشته‌ و همیشه سیاست رضایت مشتری را درنظر داشته باشد. هر محصولی که در Pentax تولید شود با تجهیزات مخصوص دو بار تست شده تا از ارائه‌ بهترین کیفیت اطمینان حاصل شود. تجربه، تحقیق و توسعه، اشتیاق و پویایی، پنتاکس را به تاریخچه‌ ای از موفقیت و جدیت در خدمت به مشتریان تبدیل کرده است.

معرفی شرکت پنتاکس

یکی از بزرگترین تولید کنندگان پمپ های آب خانگی، ساختمانی، صنعتی و کشاورزی در ایتالیا Pentax شرکت پنتاکس می باشد و با سابقه ای بیش از سه دهه در ایران یکی از مشهورترین و محبوب ترین پمپ های آب را عرضه می نماید. دفتر مرکزی pentax در منطقه صنعتی شهر Verna ایتالیا قرار دارد. هدف اصلی پنتاکس ارایه راه حل های با کیفیت برای نیازهای مختلف بازار می باشد. در طول سال های گذشته، پنتاکس سهم بزرگی از بازار جهانی پمپ را تجربه کرده است. برای این شرکت، حفظ استانداردها با فن آوری بالا و بهینه سازی شده بسیار حائز اهمیت است، زیرا این تنها عاملی است که می تواند به مشتری نهایی یک محصول با کیفیت و با کارایی بالا و قیمت مناسب و مقرون به صرفه عرضه نماید. مرکز تحقیق و توسعه pentax به صورت مداوم محصولات جدیدی را با دقت و سرعت و متناسب با نیاز بازار طراحی و توسعه می دهد.
پنتاکس Pentax

راهنمای نصب و راه اندازی اینورتر پنتاکس

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

کاتالوگ اینورتر آسانسوری پنتاکس

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

کاتالوگ اینورتر پنتاکس

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

دیدگاهها

هیچ دیدگاهی برای این محصول نوشته نشده است.

اولین نفری باشید که دیدگاهی را ارسال می کنید برای “اینورتر پنتاکس DSI-200 از 0/4 تا 5/5 کیلووات (تک فاز و سه فاز)”

×

سلام خوش آمدید

بر روی نام کارشناس فروش کلیک کرده و با او در واتساپ گفتگو کنید!

×
