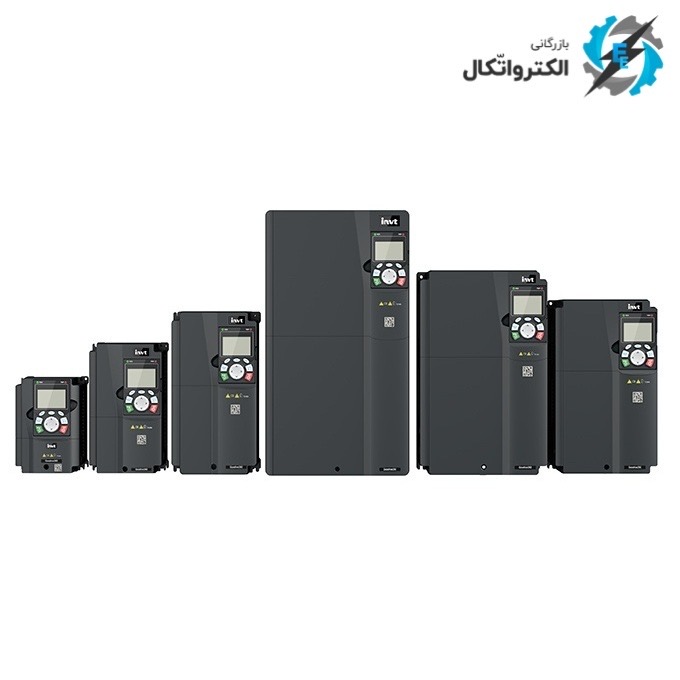

اینورتر اینوت GD350A از 1/5 تا 200 کیلووات کاربری پیشرفته (سه فاز)

شرکت اینوت یکی از بهترین تولید کنندگان انواع درایو و اینورتر کنترل دور موتور می باشد. این شرکت تقریبا برای هر کاربری صنعتی اینورتر و درایو مخصوص به آن کاربری را طراحی و تولید می کند.

کاتالوگ جامع اینورتر اینوت فارسی

کاتالوگ اینورتر اینوت GD350A



اینورتر چیست و چه کاربردی دارد؟

اینورتر یک مبدل جریان مستقیم به جریان متناوب می باشد به طور یعنی برق AC به DC تبدیل می کند. اینورتر اینوت GD350A کاربرد های بسیاری از جمله طولانی شدن عمر موتور، کاهش مصرف انرژی، کاهش هزینه برق و تشخیص میزان بار وارده به موتور و دادن جریان به موتور متناسب با همان بار چند مزیت اینورتر اینوت می باشد. اینورتر ها در هرکاربردی که در آن تجهیزات مکانیکی تغذیه شده با موتور وجود دارد، استفاده می شوند. اینورتر اینوت کنترل موتور بسیار دقیقی فراهم نموده در نتیجه سرعت موتور میتواند کاهش و افزایش یافته و یا در مقدار مورد نظر نگه داشته شود. بدین ترتیب به جای استفاده از یک موتور در سرعت ثابت و مصرف بیش از اندازه ی انرژی، فقط انرژی مورد نیاز مصرف می شود.

اینورتر اینوت سری GD350A

اینورتر اینوت سری GD350A دارای منابع رفرنس فرکانس، ورودی آنالوگ، ورودی HDI، ارتباط سریال، سرعت پله ای, کی پد کنترل، PID و PLC ساده داخلی هستند که عملکرد بالا در Closed-loop مد وکتور و امکان اتصال انکودر به صورت built-in را دارد. اینورتر INVT GD350A از درجه حفاظتی IP54 برخوردار است که قابل استفاده در محیط های مرطوب و پر گرد و خاک می باشد. اینورتر GD350A قابل استفاده در کاربرد های سنگین و سبک بوده و همچنین از ویژگی های راکتور DC که در داخل درایو از توان 18.5 کیلووات تا 110 کیلووات پشتیبانی می کند.

اینورتر اینوت GD350A سازگار با انواع موتورها اعم از اسپیندل، اسپیندل اورینت، سرو موتور فرکانس متغیر، موتورهای سنکرون و آسنکرون است که پاسخ فرکانسی کمتر از 10ms، توانایی توقف موتور در 7 موقعیت برای اسپیندل های اورینت و سری اینورتر های حلقه بسته کنترل برداری با قابلیت کنترل موتورهای القایی در مد پوزیشن و راه اندازی سرو موتورهای مختلف در مد های SPEED و POSITION و کنترل گشتاور را داراست. یکی دیگر از ویژگی های مهم اینورتر GD-350 قابلیت اتصال از طریق انواع مد های ارتباطی Mod-bus, profile-bus, DP-bus plus Ethernet می باشد که ویژگی بسیار مهمی در اینورتر های برند اینوت هستند.

ویژگی های اینورتر اینوت سری GD350A :

  • فرکانس خروجی 0~400 هرتز
  • 2 ورودی آنالوگ و 1 خروجی آنالوگ، 6 ورودی دیجیتال و 2 خروجی ترانزیستوری و 2 خروجی رله ای
  • کنترل Closed Loop و حلقه باز در مد کنترلی Vector Control
  • موشن کنترل داخلی
  • کنترلر PID داخلی
  • پورت ارتباطی RS-485 شبکه Modbus
  • کی پد جدا شونده
  • امکان استفاده از موبایل به عنوان کی پد
  • پشیبانی از انواع انکودر ها
  • فیلتر EMC
  • پشتیبانی از انواع کارت های جانبی
  • چوک DC داخلی از توان 18.5 کیلو وات تا توان 110 کیلووات
  • یونیت بریک یا ترمز داخلی از توان 1.5 کیلو وات تا 37 کیلو وات
  • حفاظت STO طبق استاندارد IEC/EN 61508:2010
  • نمایشگر پیشرفته با امکان ذخیره تنظیمات از طریق پورت USB و انتقال به دستگاه های دیگر
  • امکان برنامه نویسی تخصصی تحت پلتفرم CODESYS

اینورتر اینوت GD350A

اینورتر اینوت GD350A یک دستگاه کیفیت بالا و چند منظوره بوده که با هدف یکپارچه سازی تمام موارد مورد نیاز برای کنترل موتور آسنکرون، کنترل موتور سنکرون، کنترل سرعت، کنترل گشتاور و کنترل موقعیت عرضه شده است.

این درایو مجهز به تکنولوژی های کنترلی پیشرفته و پردازنده های قدرتمند مخصوص درایو مجهز می باشد. در کنار همه این ها، با قابلیت تجهیز دستگاه به انواع کارت های جانبی، امکان برآوردن نیازهای مختلف مشتریان فراهم است.

ویژگی ها و خصوصیات اینورترهای GD350A اینوت :

Motion Control داخلی:

  • کاهش هزینه و پیچیدگی با حذف سروو کنترلر در بسیاری از کاربری های تک محوره
  • عدم نیاز به هرگونه برنامه نویسی
  • کنترل موتورها به صورت Master/Slave

-امکان برنامه نویسی تخصصی:

  • قابلیت تطبیق عملکرد درایو با هر نیاز و کاربری با افزودن کارت PLC
  • برنامه نویسی تحت پلتفرم CODESYS با پشتیبانی از 6 زبان و حجم برنامه 128k.

-کنترل موتور سنکرون:

  • کنترل برداری حلقه باز و حلقه بسته موتورهای سنکرون مغناطیس دائم(PM)
  • عدم نیاز به درایو خاص موتور سنکرون

-نمایشگر پیشرفته:

  • تنظیمات مرحله ای اتوماتیک و مانیتور آسان با نمایشگر کاربر پسند بدون نیاز به اتصال کامپیوتر
  • امکان ذخیره تنظیمات روی نمایشگر یا حافظه خارجی از طریق پورت USB و انتقال آن به سایر دستگاه ها
  • امکان نصب کی پد جداشونده دستگاه روی درب تابلو.

-چاپر ترمز:

  • عدم نیاز به خرید یونیت ترمز اضافی در کاربری های دارای انرژی برگشتی
  • کاهش فضای مورد نیاز و هزینه تمام شده

-چوک DC:

  • کاهش هارمونیک تولید شده مطابق استاندارد EN 61000-3-12
  • افزایش ضریب توان ورودی
  • عدم نیاز به چوک ورودی گران قیمت و حجیم- کاهش فضای مورد نیاز
  • افزایش طول عمر خازن های DC-Link

-فیلتر EMC:

  • کاهش انتشار نویز رو شبکه و تجهیزات حساس پیرامون مطابق استاندارد IEC61800-3 C3
  • عدم نیاز به هزینه برای خرید فیلترهای نویز گران قیمت.

-کلاس ولتاژی 690v:

  • اتصال مستقیم درایو به شبکه ~3/690v بدون نیاز به ترانسفورماتور کاهنده

-موبایل به عنوان کی پد:

در مواردی که با توجه به شرایط نصب و محیط، محدودیت هایی در دسترسی به درایو GD350A یا باز کردن درب تابلو وجود دارد، با نصب اپلیکیشن WorkShop، موبایل شما به یک کی پد Wireless تیدیل می شود و لذا از طریق آن می توانید عملکرد دستگاه را مدیریت، کنترل یا مانیتور کرده و به صورت فوری و آنی از شرایط کاری دستگاه و فالت های احتمالی با خبر شوید.

این ارتباط درهر دو سیستم عامل Android و IOS و با نصب کارت Bluetooth یا Wi-Fi روی درایو امکان پذیراست.

اینورتر اینوت سری GD350A

جهت داشتن سطح حفاظت بسیار بالا برای افراد و ماشین آلات در برار عملکرد ناخواسته درایو و تولید احتمالی گشتاور روی موتور، معمولا باید از تجهیزات حفاظتی و کنتاکتورهای سری استفاده شود.

قابلیت STO جایگزین سناریوی فوق است که با فعال کردن آن مسیر گیت IGBTها به کلی قطع شده و لذا درایو هیچ خروجی ای نخواهد داشت. STO طبق استاندارد IEC/EN 61508:2010 SIL2 بالاترین سطح حفاظتی یک درایو است و GD350A به آن مجهز شده است.

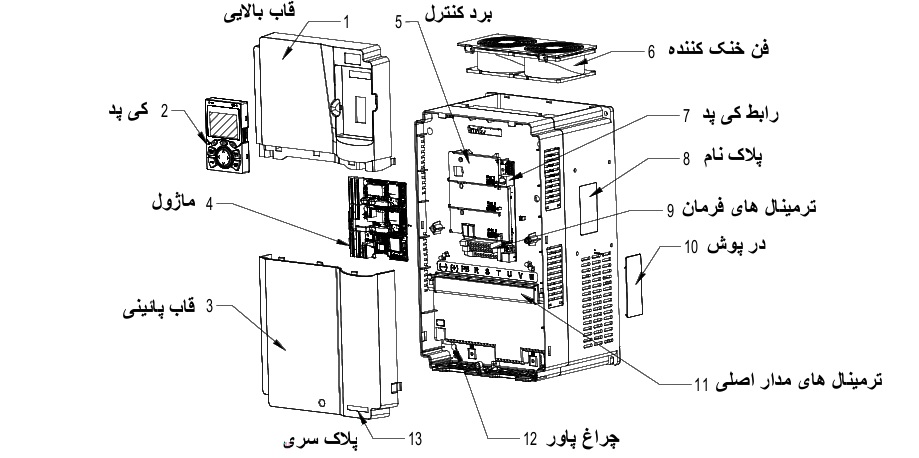

معرفی قسمت های مختلف درایو GD350A:
INVT GD350 hardware hints

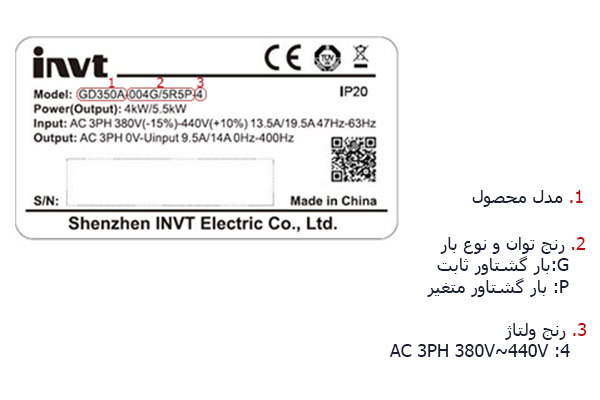

پلاک خوانی اینورتر GD350A اینوت:

inverter invt gd350a product nameplate

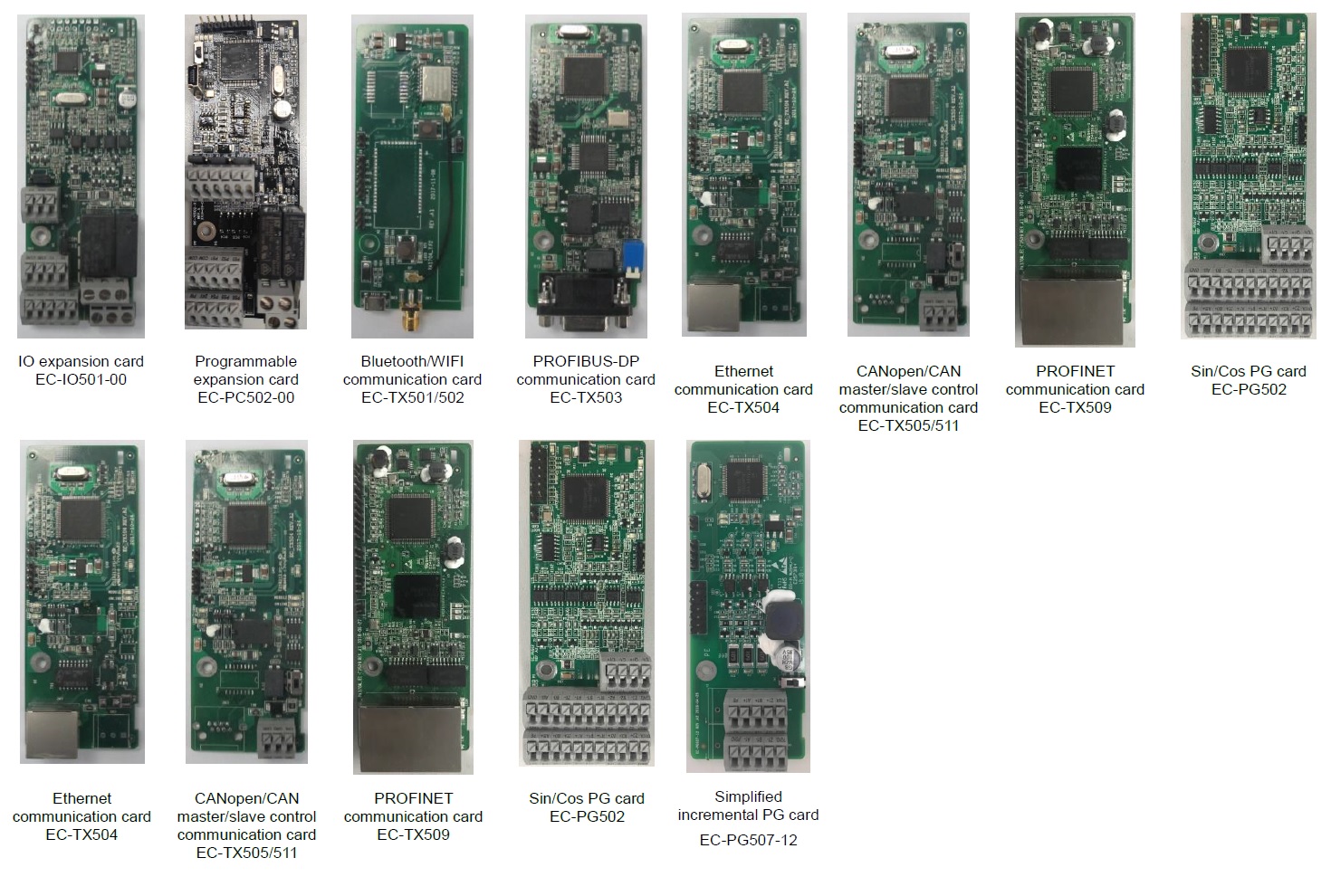

ماژول ها:

INVT GD350 Majol

یونیت ترمز و مقاومت ترمز

اینورتر اینوت GD350A دارای یوینت ترمز داخلی می باشد و نیاز به نصب یونیت ترمز خارجی ندارد. با توجه کاتالوگ این درایو، مقدارِ مقاومتِ ترمز 44 اهم می باشد. توان مقاومت ترمز نیز برحسب بار بدست می آید.

کاربردهای اینورتر اینوت GD350A:

  1. فعالیت های گشتاور ثابت مانند: میکسرها، اکسترودرها، نوارهای نقاله و …
  2. بارهای توان ثابت مانند: دستگاه های ماشینی
  3. کاربری های گشتاور متغیر مانند: فن و پمپ
  4. کنترل دور موتور به صورت موقعیت (Servomotor)
نتیجه گیری:

اینورتر اینوت GD350A به صورت ورودی سه فاز بوده که درتوان های مختلفی موجود است.

این اینورتر دارای طراحی حرفه ای بوده که ابعاد آن نسبت به درایوهای مشابه کوچک و در عین حال بسیار کاربردی می باشد.

اینورترهای اینوت سری GD350A از سری های پیشرفته این برند می باشد. این درایو انواع کاربردهای مختلف دارد که با توجه به کارت های مختلف که بر روی درایو نصب می شود می توان ازآن استفاده کرد. همچنین این اینورتر می تواند انواع مختلف موتور را راه اندازی کنند مانند موتورهای القایی سنکرون، PM و غیره. شما می توانید همچنین با این درایو انواع موتورهای سروو را راه اندازی کنید. با توجه به فیدبک انکودر که بر روی موتورهاست درایوهای اینوت سری GD350A می توانند موتور های القایی ساده را نیز مانند سروو موتورها با دقت بالاکنترل کنند.

این دارایو دارای قسمت هایی است برای نصب کارت های ورودی و خروجی- کارت های انکودر- کارت های شبکه و غیره. بر روی این درایو کی پد قرار دارد که دارای نمایشگر ال ای دی می باشد و می توان با این کی پد پارامترهای مختلف درایو را تنظیم کرد و پارامترهای مختلف موتور را مشاهده نمود.

به صورت کلی این درایو قابلیت های زیادی برای کنترل کامل و هوشمند در بین سری های مختلف برند اینوت دارد که به صورت کامل می تواند انواع موتورهای AC را کنترل کند. چه به صورت حلقه بسته(انکودر) و چه به صورت حلقه باز و تمامی نیازهایی که شما از یک درایو دارید را برآورده میکند.

اینورترهای مشابه:

اینورترهای مشابه آن را می توان به سری C200 دلتا و همچنین اینورترهایی مانند برندهای Inovance، SINEE، LS، KEB و… را اشاره کرد که ویژگی هایی مانند اینورتر GD350A اینوت را دارند.

اینورتر سه فاز اینوت GD350 اینورترهای قدرتمند با کارایی بالا بوده که قابلیت تجهیز به انواع کارت های توسعه مانند کارت انکودر، کارت شبکه و کارت های ورودی خروجی را دارا می باشند. عمدتا کاربردهای چاپ و بسته بندی، ماشین آلات برش، ماشین آلات نساجی، ماشین آلات کاغذی، HVAC و غیره را پوشش می دهند.

مشخصات فنی اینورتر INVT GD350
مشخصات ورودی ولتاژ (ولت) سه فاز 380 (%15-) تا 440 ولت (%10+) ولتاژ نامی 380 ولت
سه فاز520 (%15-) تا 690 ولت (%10+) ولتاژ نامی 660 ولت
جریان (آمپر) به جدول جریان و توان مراجعه شود.
فرکانس (هرتز) 50 یا 60 هرتز، محدوده مجاز: 47 الی 63
مشخصات خروجی ولتاژ (ولت) 0 تا ولتاژ ورودی
جریان (آمپر) به جدول جریان و توان مراجعه شود.
توان (کیلووات) به جدول جریان و توان مراجعه شود.
فرکانس (هرتز) محدوده مجاز: 0 الی 400
مشخصات کنترلی مد کنترلی مد کنترلی SVPWM , VC و SVC
گشتاور راه اندازی برای موتور آسنکرون (SVC): 150% در 0.2 هرتز
برای موتور سنکرون (SVC): 150% در 2.5 هرتز
VC: مقدار %200 در 0 هرتز
ماکزیمم فرکانس خروجی 400 هرتز
نسبت تنظیم سرعت برای موتور سنکرون (SVC) 1:20 و (VC) 1:1000
برای موتور آسنکرون (SVC) 1:200
ظرفیت اضافه بار قابلیت تحمل اضافه بار تا:
150% جریان نامی به مدت 1 دقیقه
180% جریان نامی به مدت 10 ثانیه
200% جریان نامی به مدت 1 ثانیه
تعداد ورودی و خروجی های آنالوگ 2 ورودی 0~10 ولت/ 0~20 میلی آمپر (AI1) و 1 ورودی 10-~10+ ولت (AI2)
2 خروجی 0~10 ولت/ 0~20 میلی آمپر (AO1)
تعداد ورودی و خروجی های دیجیتال 4 ورودی با فرکانس حداکثر 1 کیلو هرتز و 2 ورودی سرعت بالا با فرکانس 50 کیلو هرتز
1 خروجی ترانزیستوری Y1 و 1 خروجی پالس سرعت بالا با فرکانس 50 کیلو هرتز
و 2 خروجی رله ای RO1, RO2
شرایط محیط نصب دما: 10-~50 درجه سانتیگراد (برای دماهای بالای 40 درجه به ازای هر درجه افزایش حرارت 3 درصد از توان اینورتر کم می شود.)
ارتفاع: 0 الی 1000 متر (برای ارتفاع بالای 1000 متر، به ازای هر 100 متر 1 درصد از توان اینورتر کم می شود.)
رطوبت: رطوبت محیط باید کمتر از 90 درصد باشد.
روش نصب دیواری، فلنجی و ایستاده روی زمین
درجه حفاظت بدنه IP 20
power (kw)

1/5, 2/2, 4, 5/5, 7/5, 11, 15, 18/5, 22, 30, 37, 45, 55, 75, 90, 110, 132, 160, 185, 200

برند

اینورتر اینوت invt

شرکت اینورتر اینوت (INVT) از زمان تأسیس خود در سال 2002 تمرکز خود را بر روی اتوماسیون صنعت و انرژی گذاشته است و متعهد به “ارائه بهترین محصول و خدمات برای رقابت بیشتر مشتریان” است. این کمپانی اینوت (INVT) که از تکنولوژی و فناوری بالا برخوردار است اولین برند تولید کننده درایو در چین می‌باشد. شرکت اینوت در سال 2010 به بورس عرضه شد و اولین شرکت بورسی با سهام A (002334) در بورس اوراق بهادار شنژن در صنعت است. در حال حاضر ، INVT صاحب 15 شرکت تابعه و بیش از 3200 کارمند ، بیش از 30 دفاتر داخلی و مراکز ضمانت و 4 شعبه خارج از کشور است که شبکه فروش بیش از 90 کشور و منطقه خارج از کشور را تشکیل می دهد. اینوت با تجارتی که شامل اتوماسیون صنعت ، وسایل نقلیه الکتریکی ، توان شبکه و حمل و نقل ریلی ، 12 مرکز تحقیق و توسعه در سراسر کشورش ایجاد کرده که دارای بیش از 1300 حق ثبت اختراع و اولین آزمایشگاه در صنعت که از صلاحیت ACT از TÜV SÜD ، UL-WTDP و آزمایشگاه ملی CNAS  برخوردار است.
