اینورتر اینوت GD10 از 0/2 تا 2/2 کیلووات (تک فاز و سه فاز)

اینورتر اینوت سری INVT GD10 Series با طراحی کوچکتر ، درگاه های ورودی و خروجی متنوع ، ارتباطات استاندارد Modebus و کی پد جدا شونده موجب عملکرد مطلوب در کاربری های سبک از جمله دستگاه های چاپ ، میکسر های سبک و . . . شده و به انتخابی مناسب و مقرون به صرفه برای کاربران تبدیل شده است.

اینورتر مینی اقتصادی Goodrive10 به عنوان یک اینورتر رایج در بازار با مصرف پایین انرژی استفاده می‌شود.



۳,۹۱۰,۰۰۰ تومان۷,۲۴۰,۰۰۰ تومان

صاف
قیمت اینورتر اینوت
اینورتر اینوت GD10 از 0/2 تا 2/2 کیلووات (تک فاز و سه فاز)

اینورتر چیست و چه کاربردی دارد؟

اینورتر یک مبدل جریان مستقیم به جریان متناوب می باشد به طور یعنی برق AC به DC تبدیل می کند اینورتر اینوت INVT کاربرد های بسیاری از جمله طولانی شدن عمر موتور، کاهش مصرف انرژی، کاهش هزینه برق و تشخیص میزان بار وارده به موتور و دادن جریان به موتور متناسب با همان بار چند مزیت اینورتر اینوت می باشد. اینورتر ها در هرکاربردی که در آن تجهیزات مکانیکی تغذیه شده با موتور وجود دارد، استفاده می شوند. اینورتر اینوت کنترل موتور بسیار دقیقی فراهم نموده در نتیجه سرعت موتور میتواند کاهش و افزایش یافته و یا در مقدار مورد نظر نگه داشته شود. بدین ترتیب به جای استفاده از یک موتور در سرعت ثابت و مصرف بیش از اندازه ی انرژی، فقط انرژی مورد نیاز مصرف می شود.

اینورتر اینوت GD10

درایو GD10 یا Good Drive 10 اینورتر های کوچک و اقصادی تولید شده برای کاربرد های عمومی با قدرت های پایین و بازار های مصرف کننده اقتصادی تولید شده است. این درایو برخوردار از تکنولوژی  V/f control، دارای عملکرد های PID، دارای استپ های سرعت متعدد، ترمز DC، دارای پورت ارتباطی ModBus و از همه مهم تر نیاز به فضای نصب کمتر (۱۵ درصد فضای کمتر نسبت به درایو های مشابه) در اختیار مصرف کنندگان قرار می دهد در ادامه به بررسی اینورتر GD10 از شرکت INVT می پردازیم.

ویژگی های اینورتر INVT GD10

  1. الگوریتم  کنترلی V/F
  2. بیش از 10 عملکرد حفاظتی از قبیل اضافه جریان، اضافه بار و غیره
  3. ورودی و خروجی های آنالوگ و دیجیتال
  4. یونیت ترمز داخلی با قابلیت اتصال مقاومت ترمز
  5. قابلیت PID کنترل داخلی
  6. کنترل سرعت 16 پله ای
  7. پروتکل ارتباطی Modbus RTU
  8. فیلتر EMC داخلی و قابلیت نصب چوک ورودی به صورت آپشنال
  9. خنک کنندگی طبیعی یا هوا خنک: در درایوهای تک فاز 220 ولت تا توان 0.75 کیلووات
  10. خنک کاری با فن: در درایوهای سه فاز 380 ولت تا توان 2.2 کیلووات
  11. طراحی کامپکت و فضای نصب کمتر
  12. کی پد جداشونده و ولوم استاندارد

خطاهای اینورتر اینوت:

خطای OUT1: اتصالات فاز U اینورتر به موتور بررسی شود. شیب راه اندازی را افزایش دهید.

خطای OUT2: اتصالت فاز V اینورتر به موتور بررسی شود.
شیب راه اندازی را افزایش دهید.

خطای OUT3: اتصالت فاز W اینورتر به موتور بررسی شود.
شیب راه اندازی را افزایش دهید.

خطای OC1: شیب راه اندازی را افزایش دهید. اتصالات و موتور بررسی شود.

خطای OC2:  به معنای اضافه جریان درزمان توقف است پس شیب توقف را افزایش دهید. اتصالت و موتور بررسی شود.

خطای OC3: به معنای اضافه جریان درحالت عادی پس اتصالات و موتور بررسی شود.

خطای OV1: به معنای اضافه ولتاژدرزمان راه
اندازی پس ولتاژ ورودی بررسی شود، شیب راه اندازی و توقف بررسی شود، مقاومت ترمز نصب گردد، درصورت اتصال مقاومت پارامتر37.P08 فعال شود، درصورت استارت موتور در حال چرخش پارامترشود P01.00=2

خطای Uu: افت ولتاژ DC BUS، راه حل این است که ولتاژ ورودی بررسی شود. اضافه جریان در موتور بررسی شود.

خطای OL1: اضافه بار موتور، ولتاژ تغذیه ورودی بررسی شود.
پارامترهای موتور گروه 2 بررسی شود.

خطای OL2: در صورت اضافه بار اینورتر مشاهده می‌شود پس – ولتاژ تغذیه ورودی بررسی شود. شیب راه اندازی را افزایش دهید. موتور و اینورتر مناسب نصب کنید.

خطاهای اینورتر اینوت

خطای SP1: دلیل آن قطعی در فازهای ورودی است پس – فازهای ورودی تغذیه T,S,R بررسی شود..

خطای SPO: دلیل نمایش این خطا قطعی فازهای خروجی است پس موتور و کابل‌ها بررسی شود.

خطای PIDE: به دلیل خطایی فیدبک PID این خطا مشاهده می‌شود پس مرجع فیدبک PID بررسی شود. سیگنال فیدبک PID بررسی شود.

خطای PoFF: نمایش به دلیل کاهش شدید ولتاژ صورت می‌گیرد پس برق ورودی قطع و یا کمتر از حد مطلوب است.

نحوه پلاک خوانی اینورتر اینوت مدل GD10

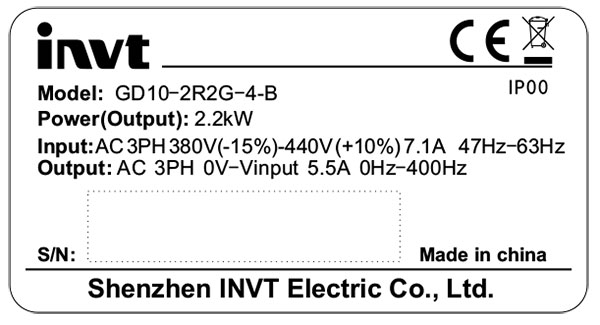

(نمونه پلاک اینورتر INVT GD10 ورودی سه فاز با توان 2.2 کیلووات)

invt inverter gd10 nameplate

invt inverter gd10 code

نحوه  خواندن کد فنی اینورتر اینوت GD10
شماره عنوان توضیح مختصر اطلاعات مربوطه
1 مدل محصول مدل GD10 Goodrive10
2 توان توان + نوع بار 2R2: توان 2.2 کیلووات
G: بار گشتاور ثابت
P: بار گشتاور متغیر
3 ولتاژ رنج ولتاژ 4: سه فاز 380 ولت
S2: تک فاز 220 ولت
2: سه فاز 220 ولت
4 اطلاعات اضافه یونیت بریک
(Breaking Unit)
B: دارای یونیت بریک یا یونیت ترمز داخلی
ابعاد اینورتر INVT مدل GD10

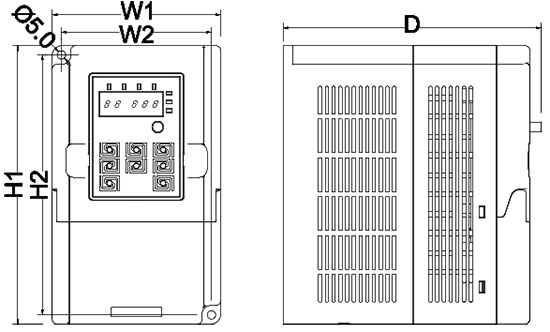

invt inverter gd10 dimension

ابعاد درایو اینوت GD10
مدل W1 عرض (میلی متر) H1 ارتفاع (میلیمتر) D عمق (میلی متر)
تک فاز 220 ولت
GD10-0R2G-S2-B 85 140 134.2
GD10-0R4G-S2-B 85 140 134.2
GD10-0R7G-S2-B 85 140 153.2
GD10-1R5G-S2-B 100 165 153.2
GD10-2R2G-S2-B 100 165 153.2
سه فاز 380 ولت
GD10-0R7G-4-B 100 165 153.2
GD10-1R5G-4-B 100 165 153.2
GD10-2R2G-4-B 100 165 153.2

دیاگرام ورودی و خروجی های اصلی کنترل دور موتور اینوت GD10

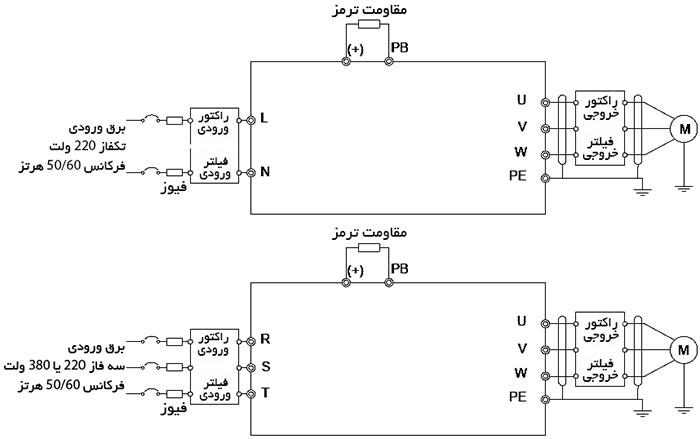

invt inverter gd10 connection diagram

قسمت فیوز، راکتور یا چوک DC، مقاومت ترمز، راکتور ورودی فیلتر ورودی، راکتور خروجی و فیلتر خروجی به صورت آپشنال می باشند.

ترمینال پاور درایو اینوت GD10

invt inverter gd10 terminal

عملکرد ترمینال های مدار اصلی درایو اینوت GD10
ترمینال عملکرد ترمینال
R, S, T برق ورودی در درایو سه فاز AC
L, N برق ورودی در درایو تک فاز AC
PB, (+) اتصال به مقاومت ترمز خارجی
U, V, W خروجی سه فاز AC جهت اتصال به الکتروموتور
اتصال به ارت یا PE اتصال به ارت یا PE

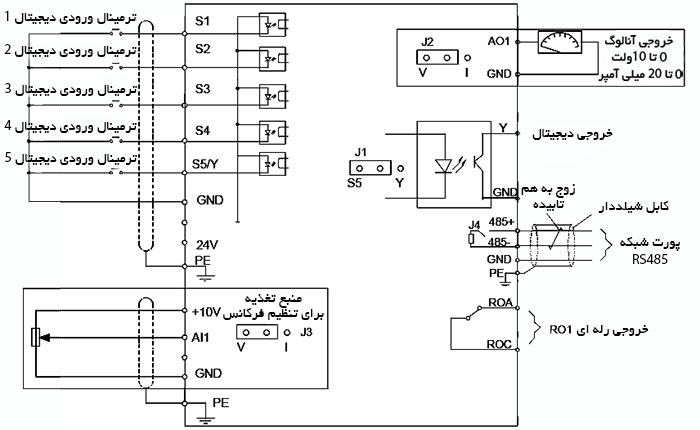

دیاگرام ورودی خروجی های کنترلی اینورتر اینوت GD10

invt inverter gd10 connection diagram of the control circuit

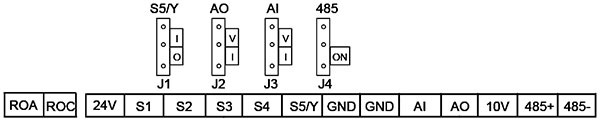

دیاگرام جامپر ورودی مدار کنترل درایو INVT GD10

invt inverter gd10 control circuit wiring

ترمینال های ورودی دارای کارایی یکسان در هر دو مدل GD10 و GD20 هستند و تنها تفاوت در تعداد و شکل ترمینال های ورودی است.



اجزای مختلف اینورتر اینوت مدل GD10

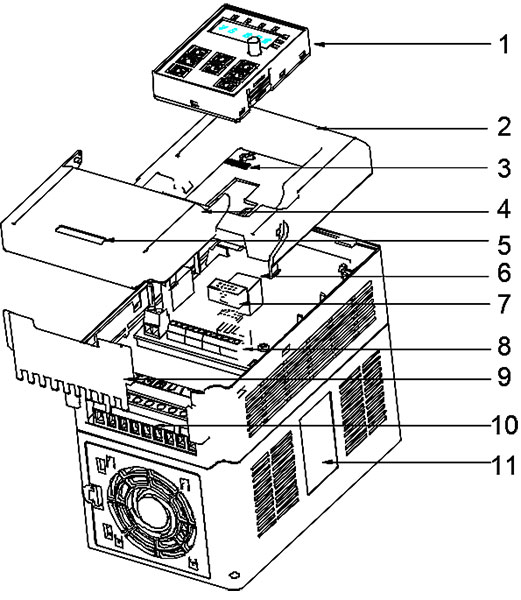

به عنوان مثال بررسی اجزا و ساختار یک اینورتر اینوت 2.2 کیلووات

invt inverter gd10 component

  1. کی پد
  2. کاور و درپوش
  3. نشانگر برق
  4. کاور جانبی
  5. پلاک سری اینورتر
  6. کانکتور کی پد برای اتصال به کی پد خارجی
  7. ترمینال های فرمان
  8. جدا کننده سیم های ورودی
  9. ترمینال های برق اصلی
  10. پلاک اینورتر

نمودار شکل موج جریان در مد کنترلی V/F

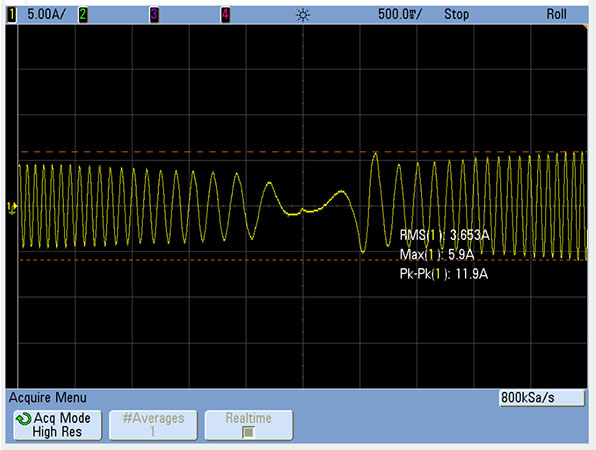

شکل موج جریان درایو در بار کامل در فرکانس 50 هرتز در حالت چرخش FORWARD/REVERSE موتور

invt inverter gd10 current waveform

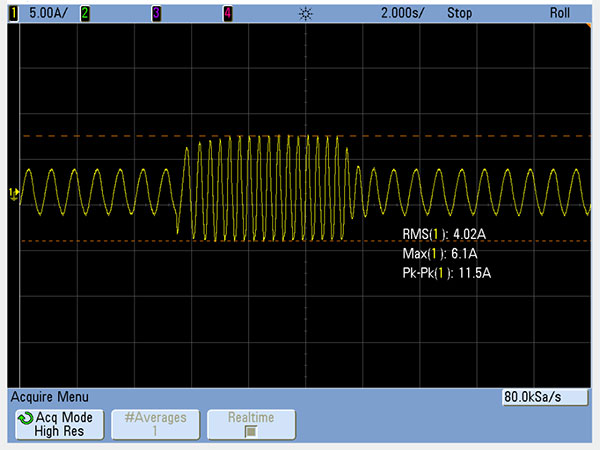

شکل موج جریان درایو در هنگام افزایش و کاهش ناگهانی سرعت در فرکانس 0.5 هرتز

invt inverter gd10 current waveform 2

کاربرد اینورتر INVT مدل GD10

  • ماشین آلات نساجی
  • ماشین آلات ابزار
  • ماشین آلات چوب بری
  • ماشین آلات چاپ و بسته بندی
  • ماشین آلات حکاکی
  • ماشین آلات مواد غذایی
  • ماشین آلات برش

power

0/2, 0/4, 0/75, 1/5, 2/2

input

تک فاز, سه فاز

keypad

با کی پد, بدون کی پد

برند

اینورتر اینوت invt

شرکت اینورتر اینوت (INVT) از زمان تأسیس خود در سال 2002 تمرکز خود را بر روی اتوماسیون صنعت و انرژی گذاشته است و متعهد به “ارائه بهترین محصول و خدمات برای رقابت بیشتر مشتریان” است. این کمپانی اینوت (INVT) که از تکنولوژی و فناوری بالا برخوردار است اولین برند تولید کننده درایو در چین می‌باشد. شرکت اینوت در سال 2010 به بورس عرضه شد و اولین شرکت بورسی با سهام A (002334) در بورس اوراق بهادار شنژن در صنعت است. در حال حاضر ، INVT صاحب 15 شرکت تابعه و بیش از 3200 کارمند ، بیش از 30 دفاتر داخلی و مراکز ضمانت و 4 شعبه خارج از کشور است که شبکه فروش بیش از 90 کشور و منطقه خارج از کشور را تشکیل می دهد. اینوت با تجارتی که شامل اتوماسیون صنعت ، وسایل نقلیه الکتریکی ، توان شبکه و حمل و نقل ریلی ، 12 مرکز تحقیق و توسعه در سراسر کشورش ایجاد کرده که دارای بیش از 1300 حق ثبت اختراع و اولین آزمایشگاه در صنعت که از صلاحیت ACT از TÜV SÜD ، UL-WTDP و آزمایشگاه ملی CNAS  برخوردار است.
