اینورتر ال اسIS7 از 0/75 تا 160 کیلووات (تک فاز و سه فاز)

اینورتر ال اسIS7 از محصولات کمپانی ال اس است که جزو اینورتر های سنگین کار محسوب می شود،

قیمت اینورتر ال اس در سایت بازرگانی الکترواتکال،نمایندگی فروش اینورتر ال اس به روز می باشد،اینورتر ال اس به صورت تکفاز و اینورتر ال اس سه فاز موجود می باشد،همچنین کاتالوگ اینورتر ال اس is7 را می توانید در بخش کاتالوگ های این صفحه مشاهده فرمایید.

تاریخچه شرکت  LS

تاریخچه شرکت  LS:

شرکت LS Electric، اولین کمپانی عرضه کننده درایوهای فرکانس متغیر در کشور کره جنوبی است؛

گروه LS در سال 1936 تاسیس شد و با راه اندازی نخستین شرکت زیر مجموعه این گروه، به نام جانگهانگ اسملتر باز می گردد؛

گروه ال اس در سال 2003 از گروه LG جدا شد و توسط خانواده کو (موسس گروه LG) تشکیل شد؛                   اینورتر 0.37 کیلووات ال اس

در حال حاضر گروه ال اس با بیش از 100 شرکت تابعه در 25 کشور جهان فعالیت می کندو در ایران نمایندگی فروش اینورتر ال اس،بازرگانی الکترواتکال است.

هولدینگ ال اس در حوزه های مختلف شامل کابل های مخابراتی و برق، تجهیزات الکتریکی، اتوماسیون صنعتی، ذوب و پالایش مس و مدیریت سرمایه گذاری، توزیع ال ان جی و ال پی جی فعالیت می کند و در کاربردهای مختلفی مانند آسانسورها، جرثقیل، صنایع فولاد، تهویه مطبوع و تصفیه خانه های آب استفاده می شود.

 لوگوی اینورتر LS



در ساخت درایورهای LS الکتریک به صورت کاملا سختگیرانه معیارهای کیفی، محیطی و بسیاری از مقررات بین المللی دیگر رعایت می‎شود؛این شرکت با استفاده مداوم از فناوری های جدید و نیازهای پنهان مشتریان بالقوه ، در حال گسترش سهم بازار خود فراتر از مرزهای کره جنوبی می‌باشد و تلاش شده است که قیمت اینورتر ال اس رقابتی باشد.

ساختمان شرکت اینورتر LS

شعار اصلی شرکت LS الکتریک پیش‌روی به سمت آینده‌ای جدید از طریق نوآوری‌هایی که بیش از انتظارات مشتریان است می‌باشد؛

در ادامه اطلاعات در مورد اینورتر ال اس(LS) در اختیار شما قرار میدهیم.

معرفی اینورتر ال اسIS7

اینورتر LS یکی از اولین سریهای کنترل دور است،که در کشور کره جنوبی توسط کمپانی LS پا به عرصه صنعت درایو نهاد؛

اینورتر ال اس تکفاز یا سه فاز است که جهت برخورداری از عملکرد و کیفیت مناسب در صنعت و همچنین داشتن قیمتی مناسب نسبت به کیفیت و به لحاظ تنوع در عرضه توانسته است جایگاه ویژه ای را در صنایع مختلف کشور به خود اختصاص دهد؛البته به دلیل نوسانات ارز قیمت اینورتر ال اس در ایران روند صعودی داشته است ولی در تمامی اوقات بازرگانی الکترواتکال به عنوان نمایندگی فروش اینورتر ال اس،سعی کرده است قیمت اینورتر ال اس را در ایده آل ترین حالت ممکن ثابت و حفظ کند.

اینورتر ال اسIS7

اینورتر LS یکی از برندهای معروف و شناخته شده در کشور ایران و حتی در جهان  است و فروش اینورتر ال اس نه تنها در ایران بلکه در بسیاری از کشور های جهان موفقیت آمیز بوده است و بازرگانی الکترواتکال با ۲۵ سال سابقه نمایندگی فروش اینورتر ال اس است.

اینورتر IS7 به عنوان یکی از قوی ترین سری اینورترهای ال اس از شرکت سازنده کره ی جنوبی  برای راه اندازی و کنترل دور الکترو موتور های متصل به بارهای سنگین استفاده می شود ، درایو کنترل دور IS7 در کاربردهای عمودی مانند بالابر ، جرثقیل و آسانسور و کاربرد هایی که نیاز به گشتاور راه اندازی بالا دارند مانند میکسر مورد استفاده قرار می گیرند و قیمت اینورتر ال اس IS7 نسبت به بقیه مدل ها بالاتر است؛

برای مشاهده ویژگی ها و موارد کاربردی اینورترهای LS در ادامه با ما همراه باشید.

موارد استفاده اینورتر ال اسIS7

در صنایع مختلفی چون جرثقیل و تاور کرین ها و همین طور در صنایع نساجی و کاغذ سازی همچنین انواع دستگاه‌ها و ماشین‌آلات صنعتی مثل دستگاه وارپینگ، دستگاه لمینیت، ماشین کشش سیم، دستگاه پرس، کمپرسور هوا، آسانسور و بالابر مورد استفاده است.

این مدل دارای فانکشن و پارامترهای گوناگونی جهت استفاده در اغلب صنایع می باشد که از جمله پارامترها می توان به تنظیمات tension control جهت ثابت نگاه داشتن میزان کشش ، توسط موتور و یا پارامترهای تخصصی در تنظیمات سرعت ها و توقف های مختلف ، در آسانسور ها و جرثقیل ها اشاره کرد؛

از ویژگی های منحصر به فرد اینورتر is7صفحه نمایش گرافیکی که این اینورتر را از سایر مدل های ال اس و اینورترهای دیگر برندها ، متمایز ساخته و بعلت نمایش اطلاعات بر روی آن ، استفاده از دستگاه را برای کاربر در هنگام گزارش گیری و یا چه از لحاظ تنظیمات دستگاه ، آسان کرده است .

اینورتر IS7 ، دارای برق ورودی تک فاز 220 ولت با خروجی سه فاز می باشد و هم دارای برق ورودی سه فاز 380 ولت است که توان های این مدل از رنج 0.75 کیلو وات تا 160 کیلووات موجود می باشد.

اینورتر IS7 دارای انواع پروتکل های استاندارد از جمله modebus ، دارای ورودی های دیجیتال و آنالوگ مستقیم  جهت فرمان های خارجی می باشد.

اینورتر سنگین کار (Heavy Duty)

اینورتر IS7 به عنوان یکی از مدل های کاربردی کمپانی LSشرکت LG به شمار می آید و  با توجه به کسب استاندارد های اروپا و آمریکا ،جزو پر طرفدارترین اینورترهای جهان در بین  صنعتگران قرار گرفته است و قیمت اینورتر ال اس همیشه به گونه ای بوده است که نسبت به امکاناتی که دارد صرفه اقتصادی داشته است.

اينورتری دقيق با گشتاور بالا ، قدرت دو برابر براي گشتاور ثابت/ گشتاور متحرک ،کنترل موتور به روش­هايV/f ، V/f PG ،برداري بدون سنسور و برداري با سنسور (اختياري) ، قدرت پردازش سيگنال بالا (150 ميليون دستورالعمل در ثانيه) است.

 داراي عملکرد و کارايي بالا تنظيم خودکار گشتاور،حفاظت KEB بافرانرژي جنبشي ، حفاظت راه اندازي از طريق تأخير خطاي ولتاژ ، حفاظت خطاي تحت بار ، داراي عملکرد برداري بدون سنسور PMSM ، داراي عملکرد ترمز القايی ، شناسايي خودکار پارامترهاي موتور در حالت ايستا کنترل آسان حالت شروع ساده، کاربري آسان ،کليد چند عملگريز تنظيمات موتور دوم و کنترل آن بدون سنسور است.

اینورتر LS iS7 با گشتاور خروجی بالا و دقیق با متد VFD ، یک دستگاه قدرتمند برای انواع کاربردهای تخصصی و عمومی با گشتاور ثابت و متغیر است.از جمله کاربردهای این مدل از اینورتر ال اس در انواع دستگاه‌ها و ماشین‌آلات صنعتی مثل دستگاه وارپینگ، دستگاه لمینیت، ماشین کشش سیم، دستگاه پرس، کمپرسور هوا، آسانسور و بالابر، کرین و  جرثقیل سقفی است؛

از ویژگی‌های این سری از اینورتر LS می‌توان به جبران لغزش، متدهای کنترلی VF، VF PG و SVF ، تنظیمات ساده و کاربرپسند و سازگاری با محیط‌ زیست اشاره کرد

مشخصات فنی اینورترهای ال اس IS7 :

  • مد کنترلی V/F CONTROL
  • مد کنترلی V/F + PG(CLOSE LOOP)
  • مد کنترلی Vector control
  • مد کنترلی SENSORLESS VECTOR CONTROL با گشتاور 200 درصد در فرکانس 0.5 هرتز
  • مد کنترلی SLIP COMPENSATION
  • دارای کنترلر PID CONTROL
  • دارای فانکشن PLC داخلی
  • دارای قابلیت اضافه شدن کارت انکودر برای استفاده از مد CLOSE LOOP
  • دارای قابلیت اضافه شدن انواع کارت های شبکه (CAN-MODBUS-PROFIBUS)
  • قابلیت اضافه شدن کارت های دیجیتال اکسپنشن
  • دارای گشتاور بالا راه اندازی به صورت اتوماتیک
  • دارای قابلیت ویزارد ویزارد برای راه اندازی موتور
  • قابلیت کنترل سرعت توسط رفرنس آنالوگ

اینورتر ال اس IS7 یک اینورتر سنگین کار (HEAVY DUTY) محسوب می شود.

  • دارای تنظیمات مربوط به کنترل موتور دوم
  • دارای دو کاربری NORMAL DUTY و  HEAVY DUTYبرای مصارف مختلف
  • در حالت HEAVY: 150 درصد توان نامی برای 60 ثانیه
  • در حالت NORMAL: 120 درصد توان نامی برای 60 ثانیه
  • دارای مقاومت ترمز داخلی
  • دارای KEYPAD جدا شونده تا 5 متر(آپشنال: کیپد جداشونده باید جداگانه خریداری شود)
  • گشتاور بسیار قوی در فرکانس پایین
  • دارای پورت ارتباطی RS485-RTU برای تمامی مدل ها
  • قابلیت پارامتردهی توسط PC
  • تنظیم فرکانس خروجی تا 400 هرتز
  • دارای و ip54
  • قابلیت تنظیم کردن گشتاور راه اندازی

کانال های اینورتر ال اس IS7

  • دارای 8 کانال ورودی دیجیتال 8* DI
  • دارای 1 کانال خروجی دیجیتال 1*DO
  • دارای 2 کانال آنالوگ ورودی 2*AI (ولتاژی و جریانی)
  • دارای 2 کانال آنالوگ خروجی 2*AO(ولتاژی و جریانی)
  • دارای یک کانال رله دو کنتاکت 1*Relay output
  • دارای یک کانال رله تک کنتاکت 1*Relay output
  • قابلیت تحریک ورودی های دیجیتال به هر دو صورت PNP & NPN

کاتالوگ اینورتر ال اس را می توانید در این بخش دانلود فرمایید.

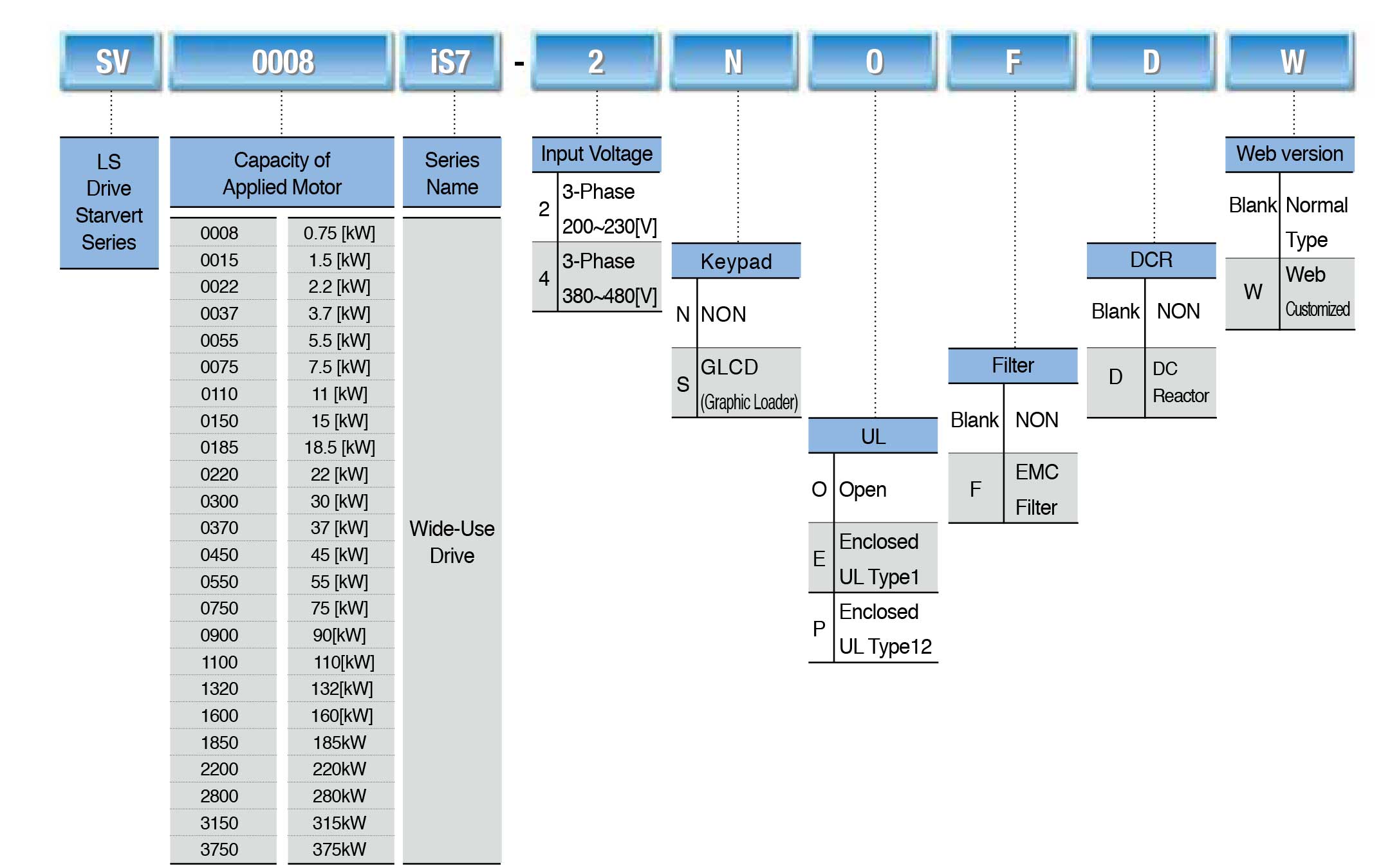

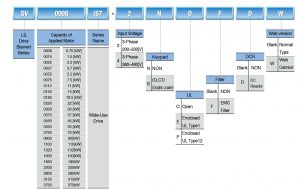

کد شناسایی اینورتر ال اسIS7 :

IS71

جدول مشخصات فنی اینورتر ال اسIS7 :

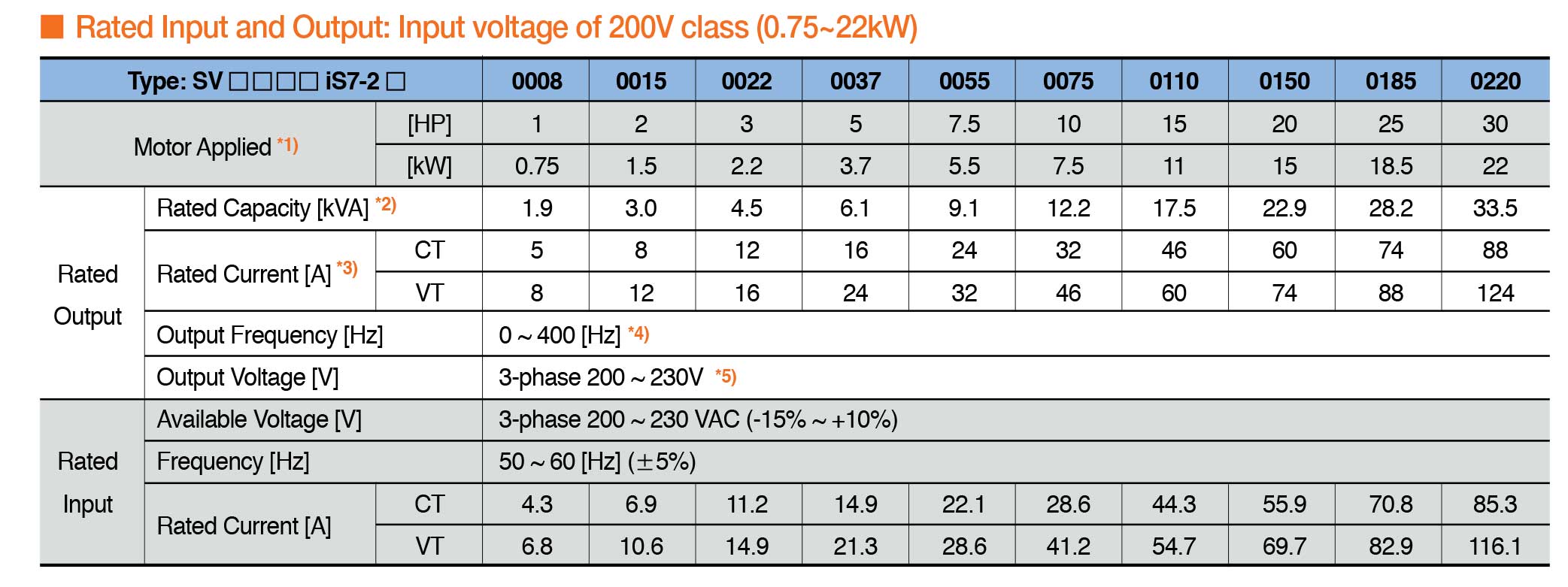

  • اینورترهای IS7-2 تکفاز  (0.75 الی 22 کیلووات )

IS72

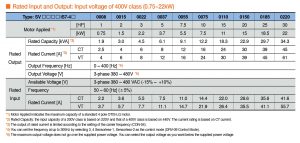

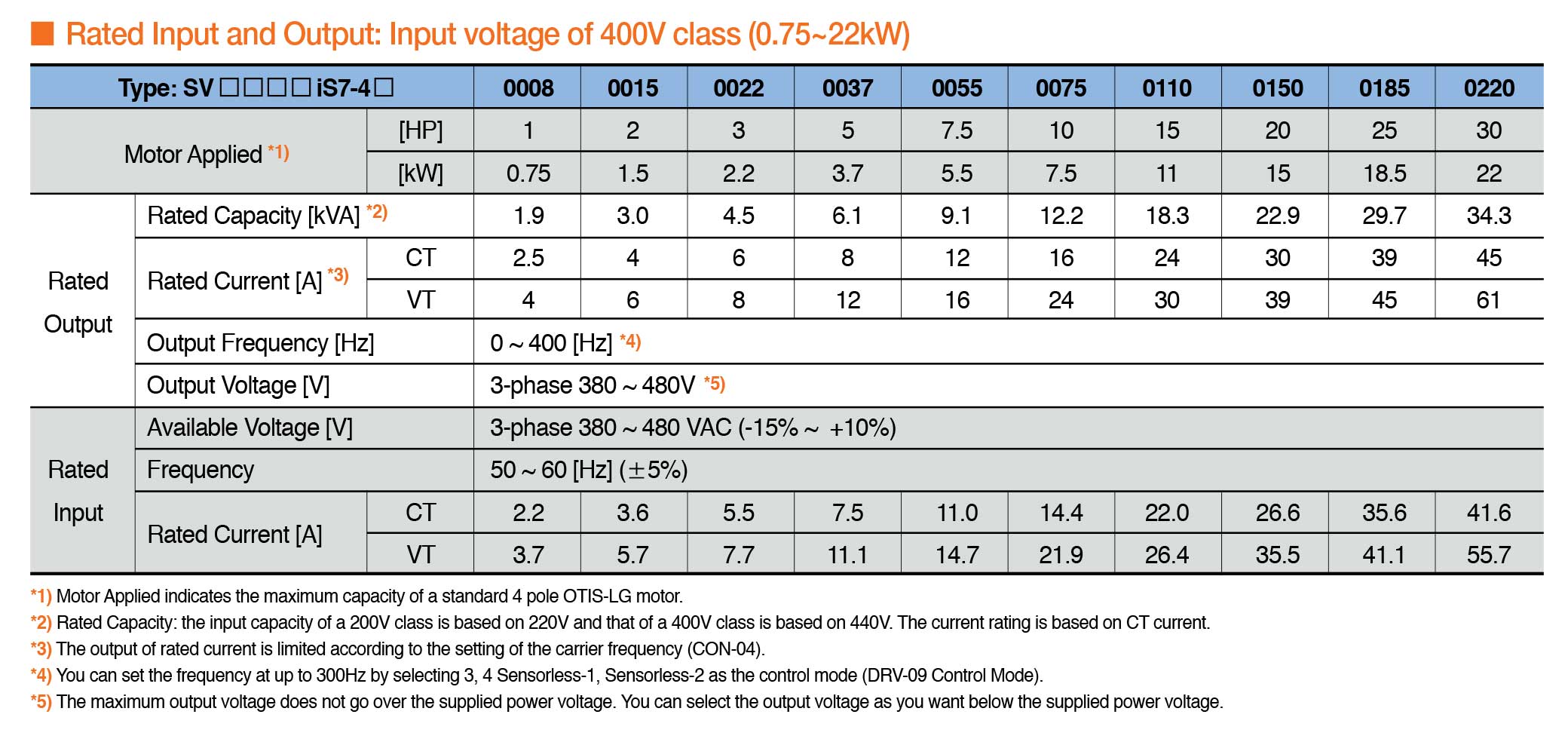

  • اینورترهای IS7-4 سه فاز  (0.75 الی 22 کیلووات )

IS74

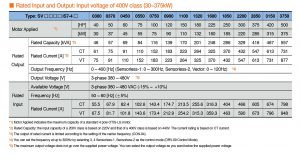

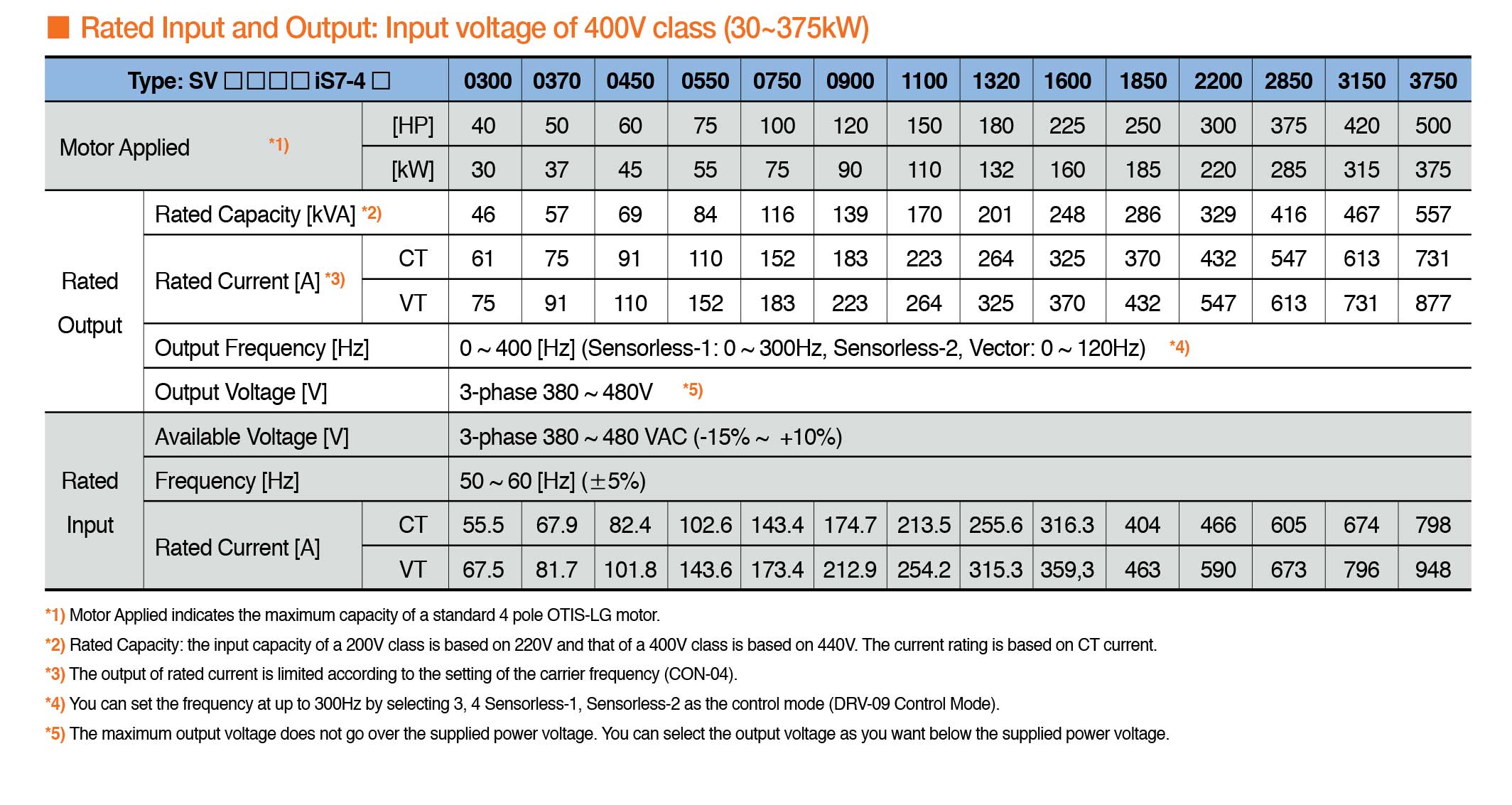

  • اینورترهای IS7-4 سه فاز  (30 الی 375 کیلووات )

IS75

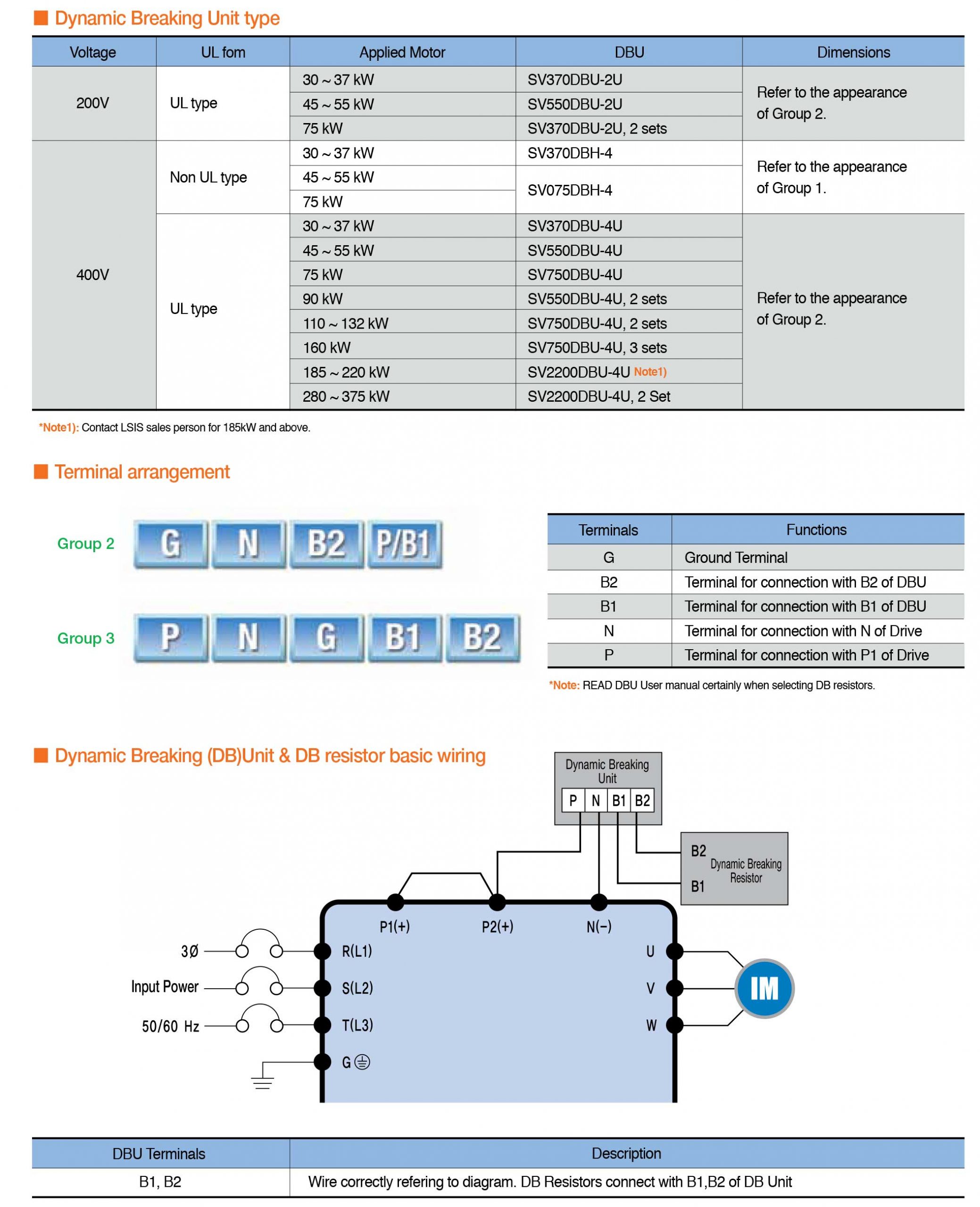

داینامیک بریکرهای مورد نیاز مدلهای مختلف اینورترهای ال اس IS7 :

IS76

اینورتر یا درایو ال اس iS7 دارای آپشن های بسیاری از جمله انواع کارت شبکه، کارت های توسعه ورودی / خروجی، آپشن PLC، کارت انکودر و آپشن بدنه با درجه حفاظت IP54 می باشد؛

ویژگی های اینورتر LS iS7

از جمله ویژگی های بارز اینورتر ال اس iS7 می توان به موارد زیر اشاره کرد:

سیستم کنترل گشتاوری حلقه باز SVC یا Sensorless Vector Control

نمودار سرعت گشتاور اینورتر ال اس IS7

اینورتر ال اسiS7، شامل یک سیستم کنترل گشتاوری سرعت پایین، قوی و رقابتی بوده و دارای الگوریتم وکتور speed-precision-driven می باشد.

  • رنج کنترل سرعت 100:1
  • قابلیت کنترل گشتاوری بسیار عالی : 0.1 هرتز / 150 درصد گشتاور واقعی
  • قابلیت کنترل گشتاور ماکزیمم

کنترل دقیق سرعت-گشتاور با استفاده از سنسور (انکودر)، مد کنترلی گشتاور حلقه بسته

نمودار کنترل دقیق سرعت-گشتاور درایو ال اس IS7

درایو ال اس iS7 در تمام محدوده سرعت از جمله سرعت صفر، دارای گشتاور بسیار قدرتمند (بیشتر از 250درصد) بوده و پالس با فرکانس 200 کیلوهرتز را از طریق کارت انکودر خواهیم داشت.

  • محدوده کنترل سرعت 1000/1
  • قابلیت کنترل گشتاور لحظه ایی 250 درصد
  • پاسخ کنترل سرعت 50 هرتز

کنترل اتوماتیک Torque Balance Droop

کنترل اتوماتیک دراپ در اینورتر ال اس IS7

کار الگوریتم Droop Control در کنترل دور ال اس iS7، تنظیم گشتاور متغیر با سرعت می باشد. این الگوریتم به راحتی در حالت load sharing و لینک open loop قابل اعمال است.

تاخیر در تریپ در برق ورودی برای قطع ناگهانی برق

نمودار تاخیر در شروع مجدد اینورتر ال اس IS7

دارای فیلتر EMC داخلی برای محافظت از نویز های الکترومغناطیسی

فیلتر EMC در اینورتر ال اس IS7

توپولوژی فیلتر Emc در درایو ال سی IS7

دارای راکتور DC داخلی جهت کاهش هارمونیک ها و بهبود ضریب توان

راکتور DC در اینورتر LS IS7



نمودار جریان ورودی و آنالیز THD در کنترل دور موتور ال اس iS7

نمودار جریان ورودی و آنالیز THD در درایو ال اس IS7

مشخصات فنی درایو ال اس iS7

مدهای کنترلی

مد کنترلی V/Fمد کنترلی V/F PGبلوک جبرانگر لغزشوکتور کنترل بدون سنسور 1وکتور کنترل بدون سنسور 2وکتور کنترل

دقت تنظیم فرکانس

دیجیتال: 0.01 هرتزآنالوگ: 0.06 هرتز (فرکانس ماکزیمم 60 هرتز)

فرکانس ورودی

50 الی 60 هرتز

فرکانس خروجی

0 الی 400 هرتز :Sensorless1: صفر تا 300 هرتزSensorless2,Vector: صفر تا 10 هرتز

ولتاژ ورودی و توان نامی درایو

 70 کیلووات (1 تا 100 اسب بخار) 3فاز 200 تا 230 ولت  0.75 کیلو وات375 کیلووات (1 تا 600 اسب بخار) 3فاز 380 تا 480 ولت  0.75 کیلو وات0.75 الی 22 کیلووات (1 تا 30 اسب بخار) 3فاز 200 تا 230 ولت IP540.75 الی 22 کیلووات (1 تا 30 اسب بخار) 3فاز 380 تا 480 ولت IP54

الگوی V/F

خطی، کاهش دوبل، یوزر V/F

ظرفیت اضافه بار

رنج جریان CT : 150% برای یک دقیقهرنج جریان VT :110% برای یک دقیقه

افزایش گشتاور( Torque Boost)

دستی و اتوماتیک

روش های کنترل درایو

از طریق یکی از روش های کی پد، بلوک ترمینال و شبکه

روش های تنظیم فرکانس

سیگنال آنالوگ : 0-10V ،-10 to 10V ،0-20 mAروش دیجیتال: کی پد

فانکشن های عملکردی

کنترل PIDعملکرد بالا-پایینکنترل سه سیمهترمز DCمحدوده فرکانسیجامپ فرکانسبلوک جبرانگر لغزشجلوگیری از چرخش معکوسری استارت اتوماتیکبای پس درایواستارت auto tune flyingبافر انرژیpower brakingflux brakingکاهش جریان نشتیMMCeasy start

ترمینال های ورودی

8 ورودی دیجیتال مولتی فانکشن(P1~P8)

عملکرد فوروارد، عملکرد معکوس، ریست،خطای خارجی، امرجنسی استپ، عملکرد jog،فرکانس متوالی (بالا، متوسط و پایین)،افزایش و کاهش سرعت چند مرحله ایی (بالا، متوسط و پایین)،کنترل DC در زمان استپ، انتخاب موتور دوم،افزایش فرکانس، کاهش فرکانس، عملکرد سه سیمه، تثبیت فرکانس فرمان آنالوگتغییر به عملکرد عمومی از عملکرد PIDعملکرد اصلی در زمان عملکرد آپشنالاستپ کاهش سرعت و افزایش سرعتتصفیه هوا در محیط های صنعتی

ترمینال های خروجی

دارای یک خروجی کلکتور باز مولتی فانکشن

خروجی خطای درایو

دارای 2 خروجی رله Normal Open

دارای 2 خروجی آنالوگ ولتاژی و جریانی

0-10 Vdc و 4-20 mA : قابل انتخاب برای فرکانس، جریان، ولتاژ، ولتاژ جریان مستقیم

فانکشن های حفاظتی

تریپ

اضافه ولتاژ،ولتاژ پایین،اضافه جریان،تشخیص اضافه جریان،بالارفتن دمای درایو،حفاظت دمایی موتور،حفاظت از دست رفتن فاز،حفاظت اضافه بار، خطای شبکه،از دست رفتن فرمان فرکانس،خرابی سخت افزار،خرابی فن خنک کننده،مشکل دار شدن pre-PID،تریپ عدم وجود موتور،خطای ترمز خارجی،فانکشن ایمنی

آلارم

جلوگیری از متوقف شدن،اضافه بار،کاهش بار،خطای انکودر،خرابی فن،از دست رفتن دستور کی پد،از دست رفتن دستور سرعت

یونیت ترمز دینامیکی

از توان 0.75 الی 22 کیلووات به صورت داخلی و در سایر توان ها به صورت آپشنال است.

فیلتر EMC

اگر در کدینگ درایو حرف F وجود داشته باشد، یعنی بصورت داخلی فیلتر EMC دارد. یک سری مدل ها بدون فیلتر داخلی به فروش می رسند و یک سری از آنها فیلتر داخلی دارند و گران تر هستند.

چوک یا راکتور DC

از توان 0.75 الی22 کیلووات به صورت داخلی و برای توان 37 کیلووات به بالا آپشنال

پورت شبکه

RS485 بصورت استاندارد، قابلیت اضافه کردن کارت های دیگر شبکه بصورت آپشنال:Profibus-DPCan Open2-Port EthernetR-Net/F-NetPROFInetDevicenetCC-LinkLonworksRAPIEnetCC-LINK IE Field

کارت های آپشنال توسعه و PLC

Binary InputSynchronizationSafetyI/O ExpansionPLC

کارت های آپشنال انکودر

Encoder24V EncoderPosition Control Option

استاندارد و تایید ها

KCCEULcULC-Tick[Marin] ABSBVDNVKR

درجه حفاظت بدنه

IP 20 و IP54 ( به صورت سفارشی از توان های 0.75 الی 22 کیلووات)

کاتالوگ اینورتر ال اس را می توانید در این بخش دانلود فرمایید.

مشخصات فنی اینورتر LS iS7 با توان 0.75 تا 22 کیلو وات

مدل سه فاز 380 ولت(0.75 الی 22 کیلووات)

0008

0015

0022

0037

0055

0075

0110

0150

0185

0220

توان موتور

گشتاور ثابت

اسب بخار

1

2

3

5

7.5

10

15

20

25

30

کیلووات

0.75

1.5

2.2

3.7

5.5

7.5

11

15

18.5

22

گشتاور متغیر

اسب بخار

2

3

5

7.5

10

15

20

25

30

40

کیلووات

1.5

2.2

3.7

5.5

7.5

11

15

18.5

22

30

مشخصات خروجی

جریانFLA (آمپر)

گشتاور ثابت

2.5

4

6

8

12

16

24

30

39

45

گشتاور متغیر

4

6

8

12

16

24

30

39

45

61

فرکانس (هرتز)

0 تا 400 هرتز

ولتاژ (ولت)

سه فاز 380~480 ولت

مشخصات ورودی

فرکانس (هرتز)

50~60 هرتز (±5%)

ولتاژ (ولت)

سه فاز 380~480 ولت (+10%, -15%) AC

جریان(آمپر)

گشتاور ثابت

2.2

3.6

5.5

7.5

11

14.4

22

26.6

35.6

41.6

گشتاور متغیر

3.7

5.7

7.7

11.1

14.7

21.9

26.4

35.5

41.1

55.7

مشخصات فنی اینورتر LS iS7 با توان 30 تا 220 کیلو وات

مدل سه فاز 380 ولت(30 تا 220 کیلووات)

0300

0370

0450

0550

0750

0900

1100

1320

1600

1850

2200

توان موتور

گشتاور ثابت

اسب بخار

40

50

60

75

100

125

150

200

250

300

350

کیلووات

30

37

45

55

75

90

110

132

160

185

220

گشتاور متغیر

اسب بخار

50

60

75

100

125

150

200

250

300

350

400

کیلووات

37

45

55

75

90

110

132

160

185

220

280

مشخصات خروجی

جریانFLA (آمپر)

گشتاور ثابت

61

75

91

110

152

183

223

264

325

370

432

گشتاور متغیر

75

91

110

152

183

883

264

325

370

432

547

فرکانس (هرتز)

0 تا 400 هرتز

ولتاژ (ولت)

سه فاز 380~480 ولت

مشخصات ورودی

فرکانس (هرتز)

50~6 هرتز (±5%)

ولتاژ (ولت)

سه فاز 380~480 ولت (+10%, -15%) AC

جریان(آمپر)

گشتاور ثابت

55.5

67.9

82.4

102.6

143.4

174.7

213.5

255.6

316.3

404

466

گشتاور متغیر

67.5

81.7

101.8

143.6

173.4

212.9

254.2

315.3

359.3

463

590

 کد فنی اینورتر ال اس iS7

کد فنی درایو ال اس IS7

 کد فنی درایو ال اس iS7

شماره

عنوان

اطلاعات مربوطه

1

مدل محصول

LS Drive Starvert series

2

توان موتور

0008: 0.75 کیلووات الی 3750: 375 کیلووات

3

سری درایو

iS7

4

ولتاژ ورودی

2: سه فاز 220 ولت4: سه فاز 380 ولت

5

کی پد

N: بدون کی پدS: کی پد LCD

6

UL TYPE

O: OPENE: Enclosed Type 1P: Enclosed Type 12

7

فیلتر EMC

F: فیلتر EMCداخلی

8

راکتور DC

D: راکتورDC داخلیR: یونیت ترمز داخلی

9

محصول سفارشی

W: وایندر(WEB)S: سنکرونT: ایمنیM: دریایی



نقشه سیم بندی اینورتر LS iS7

نقشه سیم بندی LS IS7

نقشه سیم بندی درایو ال اسIS7



جانمایی کارت آپشن اینورتر ال اس iS7

جانمایی کارت توسعه درایو LS IS7

کاتالوگ اینورتر ال اس را می توانید در این بخش دانلود فرمایید.

کاربرد اینورتر LS iS7

این مدل درایو کاربرد های بسیار وسیعی را پوشش می دهد؛ در ادامه قابلیت هایی که درایو ال اس IS7 یا اینورتر LS IS7 در کاربرد های مختلف صنایع ارائه می دهد ارائه شده است :

  • کاربرد اینورتر ال اس iS7 در صنعت نساجی، ماشین آلات چله پیچی و بسته بندی

    • فیدبک انکودر
    • کنترل کشش با استفاده از سیستم کنترل PID داخلی
    • عملکرد Jog
    • جلوگیری از برگشت رول ها Anti-rollback
  • کاربرد اینورتر ال اس iS7 در دستگاه لمینیت

    • کنترل کشش با استفاده از فیدبک Dancer
    • تخمین قطر سیم پیچ
    • Taper مثبت/منفی
    • کنترل سرعت خطی ثابت
  • کاربرد اینورتر ال اسiS7 در ماشین آلات سیم کشی ناچین

    • عملکرد مهار گردونه در حالت Sensorless
    • کنترل کشش با استفاده از فیدبک Dancer
    • تخمین قطر سیم پیچ
    • فانکشن Skip
    • کنترل سرعت خطی ثابت
  • کاربرد اینورتر ال اس iS7 در خط تولید تایر

    • کاهش زمان برچسب زنی ( زمان پاسخ سریع)
    • کنترل کشش با استفاده از فانکشن draw
    • عملکرد Jog
    • پوشش محافظ C3
    • کلاس حفاظتی IP54
  • کاربرد اینورتر ال اس iS7 در آسانسور

    • کنترل بهینه ترمز آسانسور
    • کنترل سرعت صفر (با استفاده از انکودر)
    • فانکشن چک افزایش سرعت
    • فانکشن مستر آسانسور (با استفاده از PLC آپشنال)
    • منحنی S ایده آل ( برای حرکت راحت و نرم آسانسور)
  • کاربرد اینورتر ال اس iS7 در بالابر

    • فانکشن جوی استیک
    • استپ و استارت نرم
    • فانکشن چک افزایش سرعت
    • ثابت نگه داشتن گشتاور
    • کنترل دو موتور
  • کاربرد اینورتر ال اس iS7 در جرثقیل/بالابر

    • کنترل حلقه باز Sensorless
    • فانکشن کنترل ترمز با وزن بار
    • بهینه سازی تعادل بار
    • سفارشی سازی یونیت DB
  • کاربرد اینورتر ال اس iS7 در تجهیزات پارکینگ

    • کنترل گشتاور سرعت پایین
    • گشتاور راه اندازی بسیار قوی
    • منبع دوم برای کنترل موتور در حالت عمودی، افقی، متوالی و عرضی
  • کاربرد اینورتر ال اس iS7 در ماشین های لباسشویی

    • فانکشن های ویژه ماشین لباسشویی با گشتاور قوی
    • کاهش شتاب موثر با استفاده از فانکشن Power breaking و Flux breaking
    • دارای الگلوریتم پیشرفته برای عملکرد در سرعت بالا
  • کاربرد اینورتر ال اس iS7 در کمپرسور هوا

    • عملکرد بهینه با استفاده از سیستم کنترل PID
    • انرژی سیوینگ با استفاده از فانکشن Sleep و Wake-up
    • عملکرد استپ و استارت نرم

LS

برخی از قابلیت های مهم اینورتر مدل IS7

  • رنج توان: 0.75 تا 375 کیلووات
  • دارای قابلیت ارتباطی  ModBus-RTU
  • دارای قابلیت  Close-Loop Vector Control
  • دارای قابلیت  Torque Control
  • دارای چاپر ترمز داخلی (در برخی رنج ها)
  • دارای چوک DC هارمونیک داخلی (در برخی رنج ها)
  • دارای نمایشگر قابل جدا شدن (در برخی رنج ها)

تغذیه ورودی و توان خروجی اینورتر LS مدل  IS7

سه فاز ۲۰۰ تا ۲۳۰ ولت، از ۰٫۷۵ تا ۷۵ کیلووات

سه فاز ۳۸۰ تا ۴۸۰ ولت، از ۰٫۷۵ تا ۳۷۵ کیلووات

 اصلی‌ترین ویژگی‌های این مدل گستردگی رنج توان و سازگاری با انواع شبکه‌ها است.

سوالات مهم راجع به اینورتر

فرق اینورتر و درایو چیست؟.

همه واژه های “اینوتر” – “درایو” – “کانورتر” –  “VFD ” یا “3VF”   به صورت محاوره ای به دستگاهی که کنترل دور الکترموتورهای القایی را انجام میدهند گفته میشود  هرچند از نظر علمی و ترجمه تحت لفظی هرکدام از آنها میتوانند معانی متفاوت و دیگری داشته باشند.

مزایای استفاده از اینورتر برای کنترل دور موتور چیست؟.                   قیمت اینورتر ال اس

  • کاهش جریان راه اندازی الکتروموتور
  • راه اندازی نرم الکترموتور با شتاب دلخواه
  • امکان توقف نرم با شتاب دلخواه
  • کاهش شدید اسطهلاک ادوات مکانیکی
  • صرفه جویی در مصرف انرژی به خصوص در کاربری های مثل پمپ و فن
  • حفاظت کامل و پیشرفته الکترموتور و بار
  • اصلاح ضریب قدرت الکتروموتور در شبکه برق ورودی
  • دسترسی به توابع پیشرفته ای جهت افزایش کارایی الکترموتور در فرآیندهای صنعتی
  • امکان مانیتورینگ و کنترل پیشرفته پارامترهای الکتریکی الکترموتور
  • و غیره …

نکاتی که باید موقع انتخاب اینورتر ال اس مورد توجه قرار بگیرند،کدام است؟.                         اینورتر نیم اسب ال اس

  • سطح ولتاژ تغذیه ورودی و نوع اینورتر ال اس تکفاز یا سه فاز بودن آن باید مشخص شود.
  • توان و جریان الکتروموتور باید کوچکتر و یا مساوی توان و جریان اینوتر باشد.
  • نوع کاربری الکتروموتور که میتواند سنگین و یا نرمال باشد.
  • نیازهای خاص فرآیندی و سیستمی، همچون دقت بالا و دقیق در کنترل سرعت، ارتباط با شبکه های صنعتی و غیره …
  • اگر دمای محیط نصب اینورتر بیشتر از 40 درجه سانتیگراد باشد باید در انتخاب اینورتر مناسب، مدنظر قرارگیرد.

منظور از کاربری های نرمال و سنگین اینورتر چیست؟.                           قیمت اینورتر ال اس

کاربری هایی نرمال :

کاربریهایی مثل پمپ، فن، هواکش و غیره … که درآنها حداکثر اضافه بار ایجاد شده روی الکتروموتور بیشتر از 120 درصد توان نامی الکتروموتور (طی حداکثر زمان 60 ثانیه ) تجاوز نمیکند را کاربریهای نرمال و سبک می نامند.

کاربرهای سنگین :

کاربریهایی مثل جرثقیل، کانوایر، کمپرسور، همزن، آسیاب، سنگ شکن و غیره … که درآنها حداکثر اضافه بار ایجاد شده روی موتور بیشتر از 150 درصد توان نامی الکتروموتور (طی حداکثر زمان 60 ثانیه ) تجاوز نمیکند را کاربریهای سنگین می نامند.                       اینورتر نیم اسب ال اس

چگونه می توان از مدل های مختلف اینورتر ال اس،مدل متناسب خود را انتخاب کرد؟.

به طور کلی برای کاربری های عمومی مدل های IC5, IG5 و S100 متداول ترین مدل های مورد استفاده از اینورترهای LS میباشند؛البته بستگی به برق تک فاز یا سه فازی که دارید باید تصمیم گیری کنید اینورتر ال اس تکفاز یا اینورتر ال اس سه فاز مورد نیاز شما است؛اما جهت انتخاب تخصصی و دقیق میتوانید یا با مطالعه مدل های مختلف اینورتر ال اس و کاتالوگ اینورتر ال اس در همین صفحه از طریق بخش “کاتالوگ ها”  با مشخصات بیشتر هرکدام از آنها  آشنا شوید تا دستگاه متناسب با نیاز خود را انتخاب نمایید و یا اینکه جهت انتخاب مدل مورد نیاز از مشاوره رایگان کارشناسان تخصصی بازرگانی الکترواتکال استفاده نمایید.

کدام مدل های اینورتر ال اس تکفاز (تک فاز به سه فاز) است؟.

مدل های IC5، IG5, S100بازرگانی الکترواتکال،نمایندگی اینورتر ال اس پاسخگوی هر سوال دیگر شما در حوزه اینورتر ال اس و به صورت کلی اتوماسیون صنعتی است.همچنین به کاتالوگ اینورتر ال اس و راهنمای نصب فارسی اینورتر ال اس در بخش کاتالوگ های این صفحه می توانید دسترسی داشته باشید.

نحوه انتخاب اینورتر                           قیمت اینورتر ال اس

برای انتخاب درایو مناسب با کاربری مورد نظرتان شما باید به نکاتی مانند توان الکتروموتور ، برق ورودی دستگاه یعنی تک فاز یا سه فاز بودن آن توجه کرد و نوع کاربری الکتروموتور بعنوان مثال کاربری بالابر دارد یا فن و پمپ، تمامی این نکات کمک می کند که انتخاب درایو ال اس را ساده تر کند؛همواره توصیه می شود که کیلووات اینورتر را یک پله بالاتر از توان موتور انتخاب نمایید،(ویژه کاربری های سنگین)این نکته در بیشتر برندهای اینورتر پایدار هست.

تعمیر اینورتر ال اس IS7             قیمت اینورتر ال اس

اینورتر ال اس تکفاز یا سه فاز هیچ تفاوتی از لحاظ کیفیت ندارند و همواره بدون نیاز به تعمیرات سالیان متمادی به کار خود ادامه میدهند و این نکته مثبت این درایو ها می باشد؛ولی در هر حال شما می توانید برای تعمیر درایو ال اس با بازرگانی الکترواتکال،نمایندگی فروش اینورتر ال اس تماس گرفته و مشاوره دریافت نمایید و همچنین در صورت نیاز به کاتالوگ اینورتر ال اس به صفحه مدل اینورتر مورد نظر خود بروید و در بخش کاتالوگ ها به کاتالوگ اینورتر ال اس دسترسی داشته باشید.

انواع مدل های درایو  LS

اینورتر ال اس تکفاز یا سه فاز در مدل های مختلف وجود دارند از جمله M100, iV5L , iV5 , H100 , S100 , IS7 , IP5A , IC5 , IG5-A , iE5 تولید میشود که متناسب با کاربری مد نظر میتوان مدل متناسب را انتخاب و استفاده نمود.

نمایندگی رسمی فروش اینورتر ال اس LS
بازرگانی الکترواتکال نمایندگی فروش اینورتر ال اس در ایران

بازرگانی الکترواتکال

                  قیمت اینورتر ال اس               اینورتر نیم اسب ال اس

 بازرگانی الکترواتکال نمایندگی فروش اینورتر ال اس است که تمامی مدل های اینورتر LS که در بازار ایران موجود است را به مشتریان عرضه میکند؛خرید اینورتر ال اس فرآیندی است که نیازمند اطلاعات فنی و مهندسی است که شما با راهنمایی کارشناسان و مهندسان بازرگانی الکترواتکال،نمایندگی فروش اینورتر ال اس این کار را به ساده ترین حالت ممکن انجام دهید؛

بازرگانی الکترواتکال با مدیریت دکتر توسطی (رییس اتحادیه ماشین آلات صنعتی و کشاورزی) و مهندس لطیفی افتخار دارد به عنوان نمایندگی فروش اینورتر ال اس در ایران، به سراسر کشور، تمام خدمات این اینورترها مثل عیب یابی نصب و راه اندازی را به مشتریان درتهران و به صورت تماس تلفنی یا تصویری در تمام کشور ارائه میدهد.

اینستاگرام بازرگانی الکترواتکال

 واتس اپ بازرگانی الکترواتکال

power (kw)

0/75, 0/75 مدل 4NOF (فیلتردار), 1/5, 2/2, 2/2 مدل فیلتردار, 3/7, 5/5, 7/5, 7/5 مدل 4NOF (فیلتردار), 11, 11 مدل 4NOF (فیلتردار), 15, 18/5, 18/5 مدل 4NOF (فیلتردار), 22, 30, 37, 45, 55, 75, 90, 110, 132, 160

input

تک فاز, سه فاز

برند

اینورتر ال اس

بازرگانی الکترواتکال نمایندگی اینورتر ال اس و ارائه دهنده بهترین قیمت اینورتر ال اس در ایران

[video width="720" height="480" mp4="https://www.electroettecal.com/wp-content/uploads/2021/01/clip-1-min1.mp4"][/video]
تاریخچه کمپانی اینورتر LS

تاریخچه کمپانی اینورتر LS

ریشه‌های تأسیس گروه اینورتر ال ‌اس به سال 1936 و راه‌اندازی نخستین شرکت زیرمجموعه این گروه، بنام چانگ هانگ اسملتر بازمی‌گردد؛ در سال 2003 میلادی، طی یک تصمیم استراتژیک، شرکت LG که یکی از بزرگترین شرکت‌های کشور کره جنوبی است، جهت تقویت بخش‌های مختلف بازار خود، به سه بخش LG, GS و LS تقسیم شد. پس از آن مجموعه LG فعالیت‌های خود را در زمینه شیمی و الکترونیک متمرکز نمود، GS نیز در زمینه پالایش نفت و ساخت و ساز متمرکز گردید و سیستم‌های اتوماسیون صنعتی، در حوزه فعالیت‌های شرکت LS قرار گرفت. این شرکت الکترونیکی طی سال‌های فعالیت خود همواره سعی در نوآوری بهبود کیفیت محصولات خود داشته است که جوایز مختلفی برای کیفیت و نوآوری محصولات خود نیز دریافت کرده است و قیمت اینورتر ال اس همیشه رقابتی بوده است.

این محصولات و تجهیزات الکترونیکی و الکتریکی از جمله درایوهای صنعتی و اینورترها، سیستم‌ها و تجیزات اتوماسیون صنعتی و کنترل و انتقال الکتریسیته، سیستم‌ها و تجهیزات حمل و نقل ریلی و همچنین سیستم‌ها و تجهیزات مرتبط با انرژی‌های تجدید پذیر نظیر سلول‌های خورشیدی هستند.

مراکز و کارخانه های LS در شهرهای مختلف

مراکز و کارخانه های LS در شهرهای مختلف

برج LS در کره جنوبی مقر اصلی شرکت lsis

برج LS در کره جنوبی مقر اصلی شرکت

در حال حاضر حدود 3500 نفر در دفاتر و کارخانه‌های شرکت LS در شهرها و کشورهای مختلف مشغول کار هستند؛

دفتر و مقر اصلی این شرکت در برج LS واقع در شهر آن‌یانگ (Anyang) کره جنوبی است.

تولید تجهیزات مختلف شرکت سازنده اینورتر LS در کارخانه‌های واقع در ویتنام (یک کارخانه در پایتخت)، کره جنوبی (چهار کارخانه در چهار شهر از جمله بوسان) و چین ( سه کارخانه در سه شهر از جمله دالیان) انجام می‌شود و تلاش این کمپانی در هر زمانی حفظ ثبات قیمت اینورتر ال اس بوده است.

شرکت‌های تابعه این شرکت علاوه بر کره جنوبی و چین در ویتنام، دبی، آمستردام، توکیو و شیکاگو آمریکا فعالیت دارند؛

همچین شرکت LS در شانگ‌های، پکن، گوانجو، مسکو، توکیو، دیترویت، اندونزی و انگلیس شعب فعالی دارد و قیمت اینورتر ال اس بسته به اینکه از کدام کشور وارد ایران شده است متفاوت خواهد بود.

همان‌طور که اشاره شد شرکت LS تجهیزات و راه‌حل‌های مختلفی برای صنایع ارائه می‌دهد از جمله این تجهیزات درایو فرکانس متغیر(VFD) یا اینورتر ال اس است که کاربرد مختلفی در صنایع از جمله تعیین و تغییر سرعت موتور، راه‌اندازی نرم و همچنین کاهش و بهینه‌سازی مصرف انرژی دارد؛

در ویدیوی زیر شرکت کره‌ای LS و فعالیت‌ها و زمینه‌های کاری آن معرفی می‌شود.

[video width="640" height="360" mp4="https://www.electroettecal.com/wp-content/uploads/2021/09/LS-COMPANYY.mp4"][/video]

LS Industrial Systems

که به اختصار LSIS یا LS نامیده میشود؛ یکی از زیرمجموعه‌های گروه LS است که محصولات آن شامل انواع PLC, HMI, SCADA, RFID، اینورتر، سیستم‌های کنترل موقعیت، نیمه‌هادی‌های صنعتی، تجهیزات برق صنعتی و… می‌باشد.

افتخارات کمپانی ال اس

  • قرار گرفتن در لیست 100 مبتکر برتر جهان تامسون رویترز برای چهار سال پیاپی
  • کسب رتبه شرکت اول در زمینه اتوماسیون از استاندارد کیفی کره برای دو سال پیاپی
  • کسب عنوان کمپانی برتر کره توسط انجمن مدیر عاملان کره در 7 سال
  • دریافت جایزه کیفیت ملی کره در سال 2013
  • قرار گرفتن در لیست سریع ترین شرکت های در حال رشد در سال 2011
  • دریافت گواهینامه تکنولوژی سبز در کره در بالاترین درجه در سال 2010
  • دریافت جایزه بزرگ کیفیت و بهترین شرکت کره در زمینه صنعت در سال 2008

شرکت های زیرمجموعه کمپانی ال اس

گروه ال ‏اس یک شرکت کره ‏ای است که از ترکیب چند شرکت بدین شرح تشکیل گردیده است:
  • .LS Corp که خود هولدینگی شامل شرکت ‏های LS Cable & System (قدرت و کابل‏ های ارتباطی)، LS Industrial Systems (تجهیزات الکتریکی و سیستم‏ های اتوماسیون)، LS Nikko Copper (ذوب و پالایش مس) و LS Mtron (ماشین ‏آلات و قطعات) است.
  • Gaon Cable
  • (E1 (LPG
  • (YESCO (LNG
  • LS Asset Management

اهداف کمپانی ال اس

  • تبدیل به یک برند محبوب:
هدف تبدیل شدن به یک کمپانی است که توسط همه ی مشتریان از سراسر دنیا ترجیح داده شود.
  • عرصه جهانی:
هدف این شرکت مرتبط ساختن عرصه تجارت خود با بازار جهانی است.
  • راه حل سبز:
هدف ارائه ی راه حل های کارآمد و ایمن در زمینه صنعت است.
  •  رهبری بازار های جهانی از طریق همگرایی و ترکیب
  • گسترش بازار جهانی
  • تضمین موفق بودن عملیات
  • شناسایی فرصت های جدید بازار
  • تمرکز بر روی تامین انرژی و توزیع آن در بازار آسیا

اینورتر ال اس

شرکت LS به عنوان اولین عرضه کننده درایو با کاربرد عمومی در کره جنوبی و پیشرو صنعت درایو در این کشور، اینورترهای متنوعی را جهت استفاده در کاربردهای مختلف تولید می‌نماید؛ انواع اینورتر LS به دلیل عملکرد فنی مناسب، قیمت رقابتی، خدمات پس از فروش و برگزاری مستمر دوره‌های آموزشی در ایران، در بازار صنعت کشورمان نیز جایگاه ویژه‌ایی یافته‌اند؛ در حال حاضر اینورتر LS در مدل‌های زیر تولید و عرضه می‌گردد که در ادامه متن، مشخصات کلی هر سری، شرح داده می‌شود:
  • اینورتر ال اس – سری iE5
  • اینورتر ال اس – سری iC5
  • اینورتر ال اس – سری iG5A
  • اینورتر ال اس – سری S100
  • اینورتر ال اس – سری iP5A
  • اینورتر ال اس – سری H100
  • اینورتر ال اس – سری iS7
  • اینورتر ال اس – سری iV5
  • اینورتر ال اس – سری iS5

مشخصات کمپانی ال اس

  • نام کمپانی LSIS Co., Ltd
  • محصولات تجهیزات برق و اتوماسیون شامل انواع PLC, HMI,Inverter, Servo, RFID, Semiconductor و …
  • مدیر عامل Ja-Kyun Koo
  • سال تاسیس 1974
  • حجم فروش در سال 2014 برابر با 2,293,284 (million Won)
  • دفتر مرکزی LS Tower, Anyang-si, Gyeonggi-do, Korea
  • کارخانجات Cheongju, Cheonan, Busan, Dalian, Wuxi, Hubei, Hanoi
  • دفاتر خارجی Dalian, Wuxi, Hanoi, Dubai, Amsterdam, Tokyo, Chicago
  • شعب خارجی Shanghai, Beijing, Guangzhou, Qingdao, Chengdu, Shen Yang, Jinan, Tokyo, Hochiminh, Detroit, Moscow, U.K., Indonesia

کاتالوگ اینورتر ال اس IS7

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

راهنمای نصب اینورتر ال اس is7

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

راهنمای اینورتر ال اس is7

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

دیدگاهها

هیچ دیدگاهی برای این محصول نوشته نشده است.

اولین نفری باشید که دیدگاهی را ارسال می کنید برای “اینورتر ال اسIS7 از 0/75 تا 160 کیلووات (تک فاز و سه فاز)”

×

سلام خوش آمدید

بر روی نام کارشناس فروش کلیک کرده و با او در واتساپ گفتگو کنید!

×
