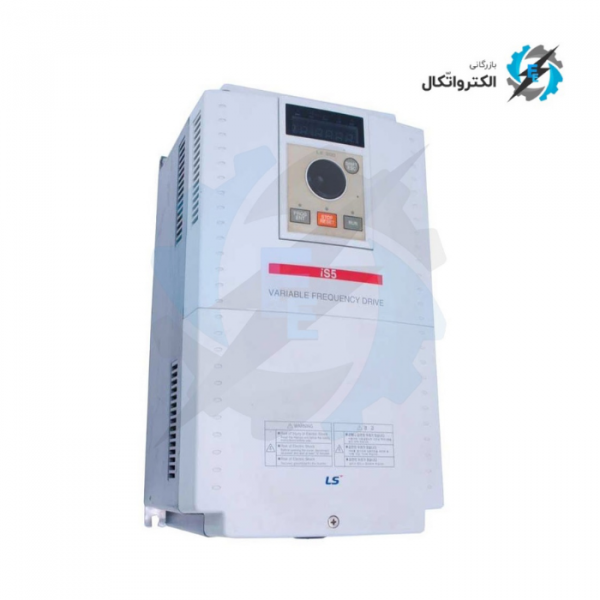

اینورتر ال اس IS5 با توان 7.5 کیلووات ( 10 اسب) تک فاز

اینورتر ال اس IS5

اینورتر ال اس IS5               اینورتر ال اس IS

معرفی اینورتر LS

اینورتر LS یکی از اولین سریهای کنترل دور است که در کشور کره جنوبی توسط کمپانی LS پا به عرصه صنعت درایو نهاد؛

اینورتر LS به جهت برخورداری از عملکرد و کیفیت مناسب در صنعت و همچنین داشتن قیمتی مناسب نسبت به کیفیت و به لحاظ تنوع در عرضه توانسته است جایگاه ویژه ای را در صنایع مختلف کشور به خود اختصاص دهد؛

اینورتر LS یکی از برندهای معروف و شناخته شده در کشور ایران و حتی در جهان است است.

ویژگی های فنی اینورتر ال اس IS5

• دارای سطح حفاظتی IP00~20
• دارای مد کنترلی وکتور کنترل جهت جبران افت گشتاور خروجی
• دارای فرکانس کریر ۱۵~۱
• فرکانس خروجی از ۰ تا ۴۰۰ هرتز
• دارای کی‌پد جدا شونده با قابلیت خواندن، نوشتن و کپی پارامترها
• دارای مد تنظیم خودکار
• دارای ۸ مد کنترلی در ورودی
• دارای رله حفاظتی
• دارای PID کنترل داخلی
• دارای افزایش دهنده خودکار گشتاور
• دارای مد حذف واماندگی Stall
• دارای مدار ترمز داخلی از رنج ۰٫۷۵ تا ۷٫۵ کیلووات
• Related searches

امکانات اینورتر IS5 :

• دارای پورت‌های ارتباطی RS-485, DeviceNet, F-Net, ModBus-RTU, ProfiBus DP
• امکان اتصال کابل برای کنترل کی‌پد از راه دور
• دارای یونیت ترمز دینامیکی از رنج ۷۵~۱۱ کیلووات
• دارای مقاومت ترمز دینامیکی

کاربری‌های درایو IS5

• کانوایر
• نوار نقاله
• پمپ و فن
• ماشین لباسشویی‌های صنعتی
• کنترل و جابجایی مواد
• ماشین‌های کششی
•  به صورت کلی صنایع سنگین مانند بالا بر و پله برقی ، جرثقیل و تاور کرین ها ، آسیاب ،معادن، فولاد، سیمان  و …

آموزش تنظیم درایو ال اس IS5:

برای کار با انواع مختلف اینورترها نیاز به شناخت کی پد و آشنایی با دکمه های آن می باشد،همه اینورترها برای انجام کارهای مختلف نیاز به برنامه دهی مربوطه را دارند ، در زیر به بررسی پارامتر های مهم که در اکثر کاربری ها استفاده می شود می پردازیم :
نکته: قبل از توضیحات پارامتر ها می خواهیم یک بار طریقه وارد شدن به یکی پارامتر ها و مقدار دهی آن را به شما آموزش دهیم، توجه داشته باشید که تنظیمات همه پارامتر ها مشابه این نمونه می باشند:
برای مثال شما می خواهید درایو را طوری تنظیم کنید که از روی ترمینال فرمان استارت را بگیرد.

برای این‌کار ابتدا دکمه MODE را فشار دهید، نمایشگر گروه های مختلف پارامترها را نشان می دهد.

با استفاده از دکمه فلش بالا روی گروه مورد نظر یعنی DRV بروید ، شما باید با استفاده از دکمه های فلش بالا و پایین گزینه DRV-3 را پیدا کنید.

سپس دکمه PRG را فشار دهید تا بتوانید تنظیمات مد استارت و استپ را انجام دهید.

بعد از تنظیم گزینه مورد نظر دکمه ENTER را فشار دهید تا تنظیمات ذخیره گردد.

در آخر برای خروج دکمه MODE را فشار دهید.

1- مد استارت واستپ (پارامتر DRV ):

گروه پارامتر: Drive Group/  نام پارامتر: DRV-3 (مدهای استارت و استپ)

0: استارت و استپ از روی کی پد می باشد.
1: استارت و استپ از روی ترمینال می باشد.

نکته: زمانی که برای استارت اینورتر از روی ترمینال های خارجی استفاده می کنید حتما به توجه به سیم بندی فرمان درایو که در صفحات ابتدایی قرار داده شده سیم بندی خود را انجام دهید ( یا به صورت زیر انجام دهیدFX) راستگرد و RX چپ گرد می باشد.)

2- تنظیم مرجع فرکانس:

گروه پارامتر DRV-4

0: تنظیم فرکانس از روی کی پد1 می باشد.
1: تنظیم فرکانس از روی کی پد2.
2: تنظیم فرکانس از روی ترمینال.

نکته: زمانی که برای تنظیم فرکانس اینورتر از روی ترمینال های خارجی استفاده می کنید حتما به توجه به سیم بندی فرمان درایو که در صفحات ابتدایی قرار داده شده سیم بندی خود را انجام دهید( یا به صورت زیر انجام دهید).

3- تنظیمات ACC ( زمان صعود) وDEC ( زمان کاهش) :

گروه پارامتر DRV-4  پارامتر : Drive 1  0-6000S / پارامتر : Drive 2  0-6000S

4- تنظیمات کارخانه (پارامتر H93 ):

گروه FU1 : پارامتر FU2-93 (Initialize Parameters)

تنظیمات راستگرد وچپگرد موتور:

زمانی که تنظیمات درایو را روی ترمینال قرار می دهید ، درایو به صورت خودکار روی چپگرد و راستگرد تنظیم می شود ( طبق سیم بندی ترمینال)

امکان اتصال بردهای پیشرفته I/O

درایو IS5  سه فاز دارای بردهای I/O متعدد و متنوعی است که امکان اتصال آن‌ها از طریق پورت‌های ارتباطی به آسانی امکانپذیر می‌باشد.هر برد I/O بر اساس نیازی استاندارد سازی شده است. ۳ برد I/O اصلی  “Sub-board A”, “Sub-board B” و “Sub-board C” می‌باشند.

این نوع طراحی‌ باعث میشود تا مهندس سیستم امکان طراحی برنامه های مقرون به صرفه به اندازه کافی را از طریق تعداد بردهای I/O موجود، در دسترس داشته باشد. این بردهای امکان تعویض  و بروز رسانی بر اساس تغییرات و نیازهای سیستم را دارا هستند. کنترلر ها و پارامترهای این بردها تا زمان قرار گرفت در محل مورد نظر در درایو قابل نمایش نیستند.

تنوع اینرفیس‌های ارتباطی

اینورتر IS5 تعداد قابل توجهی اینترفیس‌های ارتباطی از قبیل  Device Net, Profibus DP, Modbus-RTU, RS485 و F-Net را فراهم آورده است. از طرق نرم افزار تحت ویندوز درایو ویو و اتصال این برنامه به درایو با پورت ارتباطی RS-485،‌ با امکاناتی گرافیکی امکان تنظیم پارامترهای مورد نظر بر روی اینورتر ال اسفراهم گردیده است.

PID کنترل داخلی

گزینه‌ای ارزشمند در پردازش پارامتر‌ها که در IS5  به صورت داخلی قرار گرفته است. این کنترلر، کنترل فشار، حرارت، جریان و … را از طریق محاسبات دقیق و مقایسه بین فیدبک دریافتی از خروجی با مقادری تعریف شده انجام می‌دهد؛

وجود یک پروسسور قدرتمند، انجام این محاسبات را آسانتر و سریعتر نموده است.

وکتور کنترل

وکتور کنترل موجود در IS5 30kw سه فاز نه تنها کنترل گشتاور خروجی را بر عهده دارد بلکه کنترل تغییرات سرعت در زمان نوسانات بار در خروجی درایو را بطور مستمر انجام می‌دهد.

نقشه سیم‌کشی

استانداردهای IS5 :

• دارای استاندارد UL آمریکای شمالی
• دارای CE‌ اتحادیه اروپا
• گواهینامه کنترل کیفیت ISO9001, ISO14000

اینورتر ال اس IS5 30kw سه فاز یه دلیل قدرت پردازش بالا و وکتور کنترل قوی داخلی، از پرکاربردترین درایو های LS است.

وکتور کنترل موجود در IS5 در زمان افزایش فرکانس جهت کنترل دور که باعث کاهش گشتاور می‌شود عمل می‌نماید.

در این حالت وکتور کنترل میزان گشتاور خروجی را به میزان قابل توجهی جبران نموده و از افت آن جلوگیری می‌کند.

موارد مصرف متعددی از کاربری‌های IS5 با توجه به امکانات پیشرفته‌اش وجود دارد منجمله بالابرها.

بسیاری از کاربران از پارامترهای موجود در اینورتر  IS5 تابلوهای آسانسوری استفاده می‌نمایند.

وجود مقاومت دینامیکی موجود در IS5 30kw سه فاز باعث می‌شود کاربر دیگر نیازی به محاسبه و خرید مقاومت نداشته باشد.

همچنین وجود این مقاومت از درایو در برابر حرکت بعد از فرمان توقف کابین آسانسور و آسیب به خروجی درایو محافظت می‌کند.

با کی‌پد جدا شونده درایو می‌توان پارامتر‌های ذخیره شده در درایو را به درایوهای مشابه انتقال داد.

با این امکان نیاز به یونیت کپی و یا تنظیم وقت‌گیر پارامترها در کاربری‌های مشابه جلوگیری می‌شود.

توان اینورتر نمایندگی فروش اینورتر ال جی تحت نام تجاری LS‌ مدل IS5 30kw سه فاز برای کاربری‌های سنگین صنعتی.

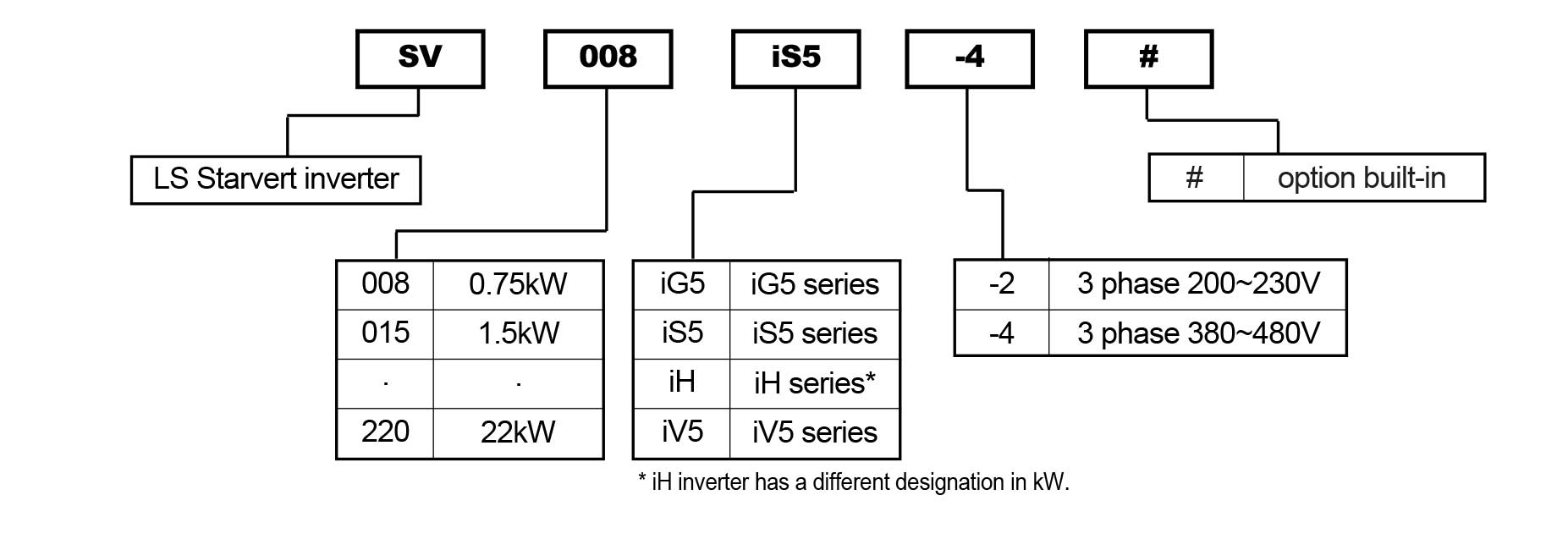

کد شناسایی اینورترهای ال اس IS5 :

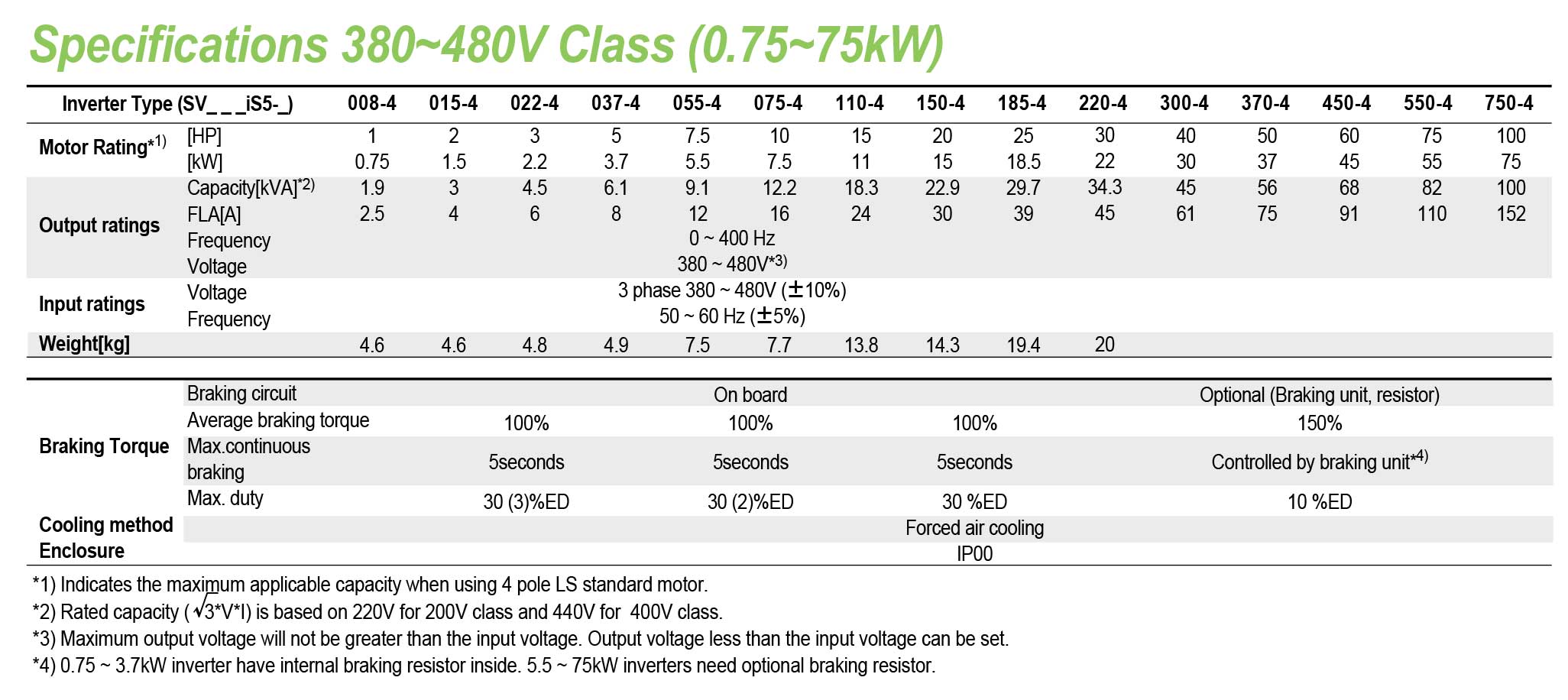

جدول مشخصات فنی اینورترهای ال اسIS5 :

• اینورترهای IS5-2 تکفاز  (0.75 الی 55 کیلووات )

• اینورترهای IS5-4 سه فاز  (0.75 الی 75 کیلووات )

سوالات مهم راجع به اینورتر                   اینورتر نیم اسب ال اس

فرق اینورتر و درایو چیست؟.

همه واژه های “اینوتر” – “درایو” – “کانورتر” –  “VFD ” یا “3VF”   به صورت محاوره ای به دستگاهی که کنترل دور الکترموتورهای القایی را انجام میدهند گفته میشود  هرچند از نظر علمی و ترجمه تحت لفظی هرکدام از آنها میتوانند معانی متفاوت و دیگری داشته باشند.

مزایای استفاده از اینورتر برای کنترل دور موتور چیست؟.                   قیمت اینورتر ال اس

• کاهش جریان راه اندازی الکتروموتور
• راه اندازی نرم الکترموتور با شتاب دلخواه
• امکان توقف نرم با شتاب دلخواه
• کاهش شدید اسطهلاک ادوات مکانیکی
• صرفه جویی در مصرف انرژی به خصوص در کاربری های مثل پمپ و فن
• حفاظت کامل و پیشرفته الکترموتور و بار
• اصلاح ضریب قدرت الکتروموتور در شبکه برق ورودی
• دسترسی به توابع پیشرفته ای جهت افزایش کارایی الکترموتور در فرآیندهای صنعتی
• امکان مانیتورینگ و کنترل پیشرفته پارامترهای الکتریکی الکترموتور
• و غیره …

نکاتی که باید موقع انتخاب اینورتر ال اس مورد توجه قرار بگیرند،کدام است؟.                         اینورتر نیم اسب ال اس

• سطح ولتاژ تغذیه ورودی و نوع تک فاز یا سه فاز بودن آن باید مشخص شود.
• توان و جریان الکتروموتور باید کوچکتر و یا مساوی توان و جریان اینوتر باشد.
• نوع کاربری الکتروموتور که میتواند سنگین و یا نرمال باشد.
• نیازهای خاص فرآیندی و سیستمی، همچون دقت بالا و دقیق در کنترل سرعت، ارتباط با شبکه های صنعتی و غیره …
• اگر دمای محیط نصب اینورتر بیشتر از 40 درجه سانتیگراد باشد باید در انتخاب اینورتر مناسب، مدنظر قرارگیرد.

منظور از کاربری های نرمال و سنگین اینورتر چیست؟.                           قیمت اینورتر ال اس

کاربری هایی نرمال :

کاربریهایی مثل پمپ، فن، هواکش و غیره … که درآنها حداکثر اضافه بار ایجاد شده روی الکتروموتور بیشتر از 120 درصد توان نامی الکتروموتور (طی حداکثر زمان 60 ثانیه ) تجاوز نمیکند را کاربریهای نرمال و سبک می نامند.

کاربرهای سنگین :

کاربریهایی مثل جرثقیل، کانوایر، کمپرسور، همزن، آسیاب، سنگ شکن و غیره … که درآنها حداکثر اضافه بار ایجاد شده روی موتور بیشتر از 150 درصد توان نامی الکتروموتور (طی حداکثر زمان 60 ثانیه ) تجاوز نمیکند را کاربریهای سنگین می نامند.                       اینورتر نیم اسب ال اس

چگونه می توان از مدل های مختلف اینورتر ال اس،مدل متناسب خود را انتخاب کرد؟.

به طور کلی برای کاربری های عمومی مدل های IC5, IG5 و S100 متداول ترین مدل های مورد استفاده از اینورترهای LS میباشند؛

اما جهت انتخاب تخصصی و دقیق میتوانید یا با مطالعه مدل های مختلف اینورتر ال اس  در همین صفحه از طریق بخش “اطلاعات بیشتر ”  با مشخصات بیشتر هرکدام از آنها  آشنا شوید تا دستگاه متناسب با نیاز خود را انتخاب نمایید و یا اینکه جهت انتخاب مدل مورد نیاز از مشاوره رایگان کارشناسان تخصصی بازرگانی الکترواتکال استفاده نمایید.

کدام مدل های اینورتر LS،تک فاز به سه فاز دارند؟.                               اینورتر 0.37 کیلووات ال اس

مدل های IC5، IG5, S100

نحوه انتخاب اینورتر                           قیمت اینورتر ال اس

برای انتخاب درایو مناسب با کاربری مورد نظرتان شما باید به نکاتی مانند توان الکتروموتور ، برق ورودی دستگاه یعنی تک فاز یا سه فاز بودن آن توجه کرد و نوع کاربری الکتروموتور بعنوان مثال کاربری بالابر دارد یا فن و پمپ، تمامی این نکات کمک می کند که انتخاب درایو ال اس را ساده تر کند.همواره توصیه می شود که کیلووات اینورتر را یک پله بالاتر از توان موتور انتخاب نمایید،(ویژه کاربری های سنگین)این نکته در بیشتر برندهای اینورتر پایدار هست.

تعمیر اینورتر LS                   قیمت اینورتر ال اس

درایو ال اس همواره بدون نیاز به تعمیرات سالیان متمادی به کار خود ادامه میدهند و این نکته مثبت این درایو ها می باشد. ولی در هر حال شما می توانید برای تعمیر درایو ال اس بازرگانی الکترواتکال تماس گرفته و مشاوره دریافت نمایید.                 اینورتر 0.37 کیلووات ال اس

انواع مدل های اینورتر (درایو) LS

درایو LS ال اس در مدل های مختلف M100, iV5L , iV5 ,G100, H100 , S100 , IS7 , IP5A , IC5 , IG5-A , iE5 تولید میشود که متناسب با کاربری مد نظر میتوان مدل متناسب را انتخاب و استفاده نمود.
