اینورتر اینوت GD20 از 0/4 تا 110 کیلووات کاربری سنگین (تک فاز و سه فاز)

Name: اینورتر اینوت GD20
SKU: inverter-1608-1-1-1
Availability: InStock

شرکت اینوت یکی از بهترین تولید کنندگان انواع درایو و اینورتر کنترل دور موتور می باشد. این شرکت تقریبا برای هر کاربری صنعتی اینورتر و درایو مخصوص به آن کاربری را طراحی و تولید می کند.

ما در این بخش می خواهیم به معرفی محصول جدید از این برند بپردازیم که به طور تخصصی و پیشرفته به راه اندازی انواع فن ، پمپ و بوستر پمپ پرداخته است.

کاتالوگ جامع اینورتر اینوت فارسی

کاتالوگ اینورتر اینوت GD20

اینورتر اینوت GD20

۵,۲۵۱,۰۰۰ تومان–۱۳۱,۶۰۰,۰۰۰ تومان

اینورتر چیست و چه کاربردی دارد؟

اینورتر یک مبدل جریان مستقیم به جریان متناوب می باشد به طور یعنی برق AC به DC تبدیل می کند اینورتر اینوت INVT کاربرد های بسیاری از جمله طولانی شدن عمر موتور، کاهش مصرف انرژی، کاهش هزینه برق و تشخیص میزان بار وارده به موتور و دادن جریان به موتور متناسب با همان بار چند مزیت اینورتر اینوت می باشد. اینورتر ها در هرکاربردی که در آن تجهیزات مکانیکی تغذیه شده با موتور وجود دارد، استفاده می شوند. اینورتر اینوت کنترل موتور بسیار دقیقی فراهم نموده در نتیجه سرعت موتور میتواند کاهش و افزایش یافته و یا در مقدار مورد نظر نگه داشته شود. بدین ترتیب به جای استفاده از یک موتور در سرعت ثابت و مصرف بیش از اندازه ی انرژی، فقط انرژی مورد نیاز مصرف می شود.

درایو GD20 یا Good Drive 20 اینورتر های کوچک و اقصادی تولید شده برای کاربرد های عمومی با قدرت های پایین و بازار های مصرف کننده اقتصادی تولید شده است.

این درایو برخوردار از تکنولوژی V/f control، دارای عملکرد های PID، دارای استپ های سرعت متعدد، ترمز DC، دارای پورت ارتباطی ModBus و از همه مهم تر نیاز به فضای نصب کمتر (۱۵ درصد فضای کمتر نسبت به درایو های مشابه) در اختیار مصرف کنندگان قرار می دهد در ادامه به بررسی اینورتر GD20 از شرکت INVT می پردازیم.

اینورتر اینوت GD20

اینورتــر مــدل GD20 یــک دســتگاه بــا ابعــاد کامپکــت اســت کــه اختصاصـاً بـرای کاربری هـای سـنگین طراحـی شـده اسـت.

ایـن درایـو بـا قابلیـت Vector Control بسـیار حرفـهای در کنـار امکانـات کمنظیـر سـختافزاری، انتخابـی هوشـمندانه بـرای اغلـب کاربریهـای سـخت بـه شـمار مـیرود.

درايو GD20‌ به عنوان يك اينورتر ميني وكتور با كاربري هاي عمومي و كاملا در انطباق با الگوريتم هاي جهاني و قابليت هايي بي نظير از قبيل امكان نصب بر روي ديوار و همچنين بر روي ريل(داخل تابلو)، داراي سايزي كوچك جهت ذخيره فضاي نصب و داراي يك ميني وكتور كنترل پيشرفته مي باشد.

سري اينورتر هاي Goodrive 20 از توليدات كوچك براي رفع نياز قدرت هاي پايين در بازار توسط شركت INVT ‌طراحي و عرضه گرديده است.

ویژگی و مشخصات فنی اینورتر invt GD20 :

رنج توان وسیع 0.75 تا 110کیلووات سه فاز و 0.4 تا 2.2 کیلووات تک فاز
دارای 2 ورودی آنالوگ، 2 خروجی آنالوگ، 5 ورودی دیجیتال، 1 خروجی دیجیتال و 2 خروجی رله
دارای Brake Unit داخلی (توان های 18.5 تا 37 کیلو وات)(در توان های 45 تا 110 کیلو وات یونیت ترمز آپشنال اضافه می شود.)
کاهش ابعاد درایو نسبت به انواع مشابه
امکان نصب کی پد دوم
حداکثر فرکانس خروجی 0 تا 400 هرتز
امکان Autotuning در مد استاتیک و دینامیک
دارای پورت ارتباطی RS-485 برای شبکه Modbus
راه اندازی و توقف نرم (S_Curve)
دارای شیب راه اندازی و توقف واقعی و سرعت فرکانسی مطلوب
دارای استپ های سرعت متعدد
قابلیت PID کنترل
دارای ورودی پالس
مد کنترلی V/F و مد کنترل برداری حلقه باز یا بدون سنسور (SVC)
تحمل اضافه جریان تا 150% در یک دقیقه
امکان قرار دادن قفل نرم افزاری بر روی اینورتر
قابلیت کنترل بوستر پمپ ها تا سه موتور
قابلیت کار در فرکانس های کمتر از 1 هرتز با گشتاور مطلوب
قابلیت استفاده در انواع کاربرد های عمومی و سنگین صنعتی
توانایی تنظیم پارامترها و مانیتورینگ نمودارها با نرم افزار Studio INVT بصورت online

کاربرد اینورتر INVT GD20

دستگاه بسته بندی و چاپ
ماشین آلات نساجی
ماشین آلات صنایع چوب
خطوط انتقال
دستگاه تزریق پلاستیک
نوار نقاله
بالابر و چرثقیل
میکسر
ماشین آلات مواد غذایی
کمپرسورهای صنعتی
ماشین آلات سیم و کابل
دستگاه سنگ شکن و سنگ بری

مزایای اینورتر INVT GD20

کنترل برداری قدرتمند در جهت کنترل بارهای گشتاور بالا (Vector Control , V/F Control)
PLC، تایمر و کانتر داخلی
رنج توانی وسیع
ابعاد کامپکت
دارای یونیت یا چاپر ترمز داخلی در رنج توانی 0.4 الی 37 کیلووات و آپشنال در توان های 45 تا 110 کیلو وات
دارای راکتور یا چوک DC داخلی در رنج توانی 18.5 کیلووات و بالاتر
فیلتر EMC داخلی در توان های 4 کیلو وات و بالاتر مطابق استاندارد IEC61800-3 C3 و در سایر مدل ها به صورت آپشنال است.
کی پد جداشونده با امکان نصب بر روی درب تابلو
دارای پروتکل ارتباطی Modbus RTU

اینورتر INVT GD20 یا Goodrive20 از سری درایوهای کوچک با کاربری عمومی با قابلیت نصب روی دیوار و روی ریل و دارای وکتور کنترل پیشرفته طراحی و عرضه گردیده است.

درایو های اینوت GD20 از توان 18.5 تا 110 کیلووات به صورت استاندارد دارای راکتور یا چوک DC داخلی هستند و از توان 18.5 تا 37 کیلووات دارای یونیت بریک یا یونیت ترمز داخلی هستند، از توان 45 تا 110 کیلووات یونیت بریک آپشنال است.

علائم هشدار و خطا:

اینورتر اینوت gd20 مجهر به آلارم خطا می‌باشد که درصورت وقوع خطا کاربر را نسبت به ریسک پیش آمده آگاه می‌کند و مانع از صدمه به تجهیزات می‌شود. خطا و هشدار به وسیله‌ی چراغ LED دستگاه نشان داده می‌شود. وقتی چراغ ال‌ای‌دی به نام TRIP روشن است یعنی پیام خطا رخ داده است و صفحه نمایش وضعیت غیرعادی اینورتر را نشان می‌دهد. در زیر تعدادی از خطاهای رایج در اینورتر اینوت GD20 آورده شده است که با این اطلاعات میتوان بعضی از خطاها را شناسایی و اصلاح نمود. اگر توانایی برطرف کردن خطا را نداشتید، می‌توانید با همکاران کارشناس ما تماس حاصل نمایید و راهنمایی‌های لازم در جهت رفع خطا انجام شود.

خطاهای OUT1، OUT2، OUT3 زمانی اتفاق می‌افتد که:

ماژول IGBT دچار آسیب شده است.
زمان ACC خیلی سریع است.
سیم‌بندی بین موتور و درایو وضعیت خوبی ندارد.
وضعیت اتصال به زمین درست نیست.
تداخل خارجی باعث خطا شده است.

اقدامات لازم برای رفع خطا OUT1، OUT2، OUT3:

پاور یونیت را تعویض کنید.
زمان ACC را کاهش دهید.
سیم بندی اینورتر اینوت سری GD20 با توان 22 کیلووات GD20-022G-4 را بررسی کنید.
تجهیزات خارجی را بررسی کنید و تداخل را از بین ببرید.

خطاهای OC1 , OC2 , OC3 زمانی اتفاق می‌افتد که:

زمان ACC و DEC خیلی سریع است.
ولتاژ شبکه خیلی ضعیف است.
توان اینورتر نسبت به موتور خیلی کم است.
بار الکتروموتور غیر عادی است.
زمین اتصال کوتاه شده است یا در خروجی درایو (اینورتر) invt اینوت مدل سه فاز توان 22 کیلووات کاربری عمومی و سنگین افت فاز روی داده است.
تداخل خارجی قوی وجود دارد.
حفاظت اضافه ولتاژ فعال نیست.

اقدامات لازم برای رفع خطاهای OC1 , OC2 , OC3:

زمان ACC را کاهش دهید.
برق ورودی را بررسی کنید.
اینورتری با توان بالاتر انتخاب کنید.
چک کنید اتصال زمین یا اتصال کوتاه در اینورتر اینوت 22 کیلووات GD20 نشده باشد و یا چرخش موتور به آرامی نباشد.
پیکربندی و تنظیمات خروجی را بررسی کنید.
تداخل خارجی قوی را بیابید.
تنظیمات کدهای عملکردی مرتبط را بررسی کنید.

خطای UV زمانی اتفاق می‌افتد که:

ولتاژ منبع تغذیه خیلی ضعیف است.

اقدامات لازم برای رفع خطای UV:

برق ورودی اینورتر اینوت 22KW سه فاز GD20 را بررسی کنید.

خطای OL1 زمانی اتفاق می‌افتد که:

ولتاژ منبع تغذیه خیلی ضعیف است.
جریان نامی وارد شده در تنظیمات موتور نادرست است.
توقف یا حالت بار گذرای موتور خیلی قوی است.

اقدامات لازم برای رفع خطای OL1:

برق ورودی اینورتر سه فاز اینوت 22KW (30HP) سری GD20 را بررسی کنید.
جریان نامی موتور را بازنشانی کنید.
بار موتور را چک کرده و گشتاور آن را تنظیم کنید.

خطای OL2 زمانی اتفاق می‌افتد که:

زمان ACC خیلی سریع است.
موتور دوار ریست می‌شود.
ولتاژ منبع تغذیه خیلی ضعیف است.
بار روی موتور خیلی سنگین است.
کنترل برداری حلقه بسته، برخلاف جهت پنل کد عمل میکند و عملکرد دستگاه طولانی و با سرعت کم است.

اقدامات لازم برای رفع خطای OL2 در اینورتر اینوت 22 کیلووات GD20:

زمان ACC را کاهش دهید.
پس از توقف از ریستارت مجدد خودداری کنید.
برق ورودی را بررسی کنید.
یک اینورتر با قدرت بالاتر انتخاب کنید.
یک موتور مناسب انتخاب کنید.

خطای OL3 زمانی اتفاق می‌افتد که:

اینورتر با توجه به مقدار تنظیم شده، پیش هشدار اضافه بار را گزارش خواهد داد.

اقدامات لازم برای رفع خطای OL3 در اینورتر اینوت سری GD20 با توان 22 کیلووات GD20-022G-4:

بار و مرحله قبل از پیش هشدار اضافه بار را بررسی کنید.

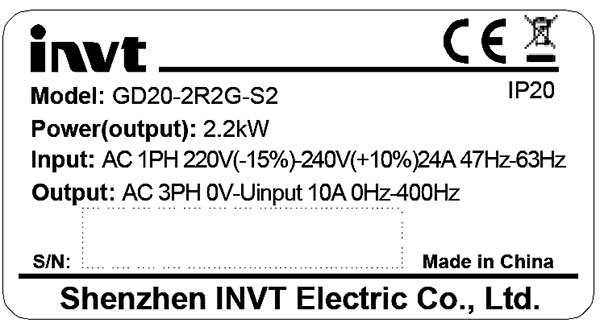

نحوه پلاک خوانی درایو اینوت GD20

invt inverter gd20 nameplate 2

امتیاز دهید

قدرت	0/4, 0/75, 1/5, 2/2, 3, 4, 5/5, 7/5, 11, 15, 18/5, 22, 30, 37, 45, 55, 75, 90, 110
ورودی	تک فاز, سه فاز
