پمپ چیست؟

پمپ دستگاهی است که انرژی مکانیکی را از یک منبع خارجی گرفته و آن را به سیال منتقل می کند.

این عمل باعث افزایش انرژی پتانسیل سیال عبوری از پمپ و یا انرژی جنبشی و باعث انتقال سیال می گردد.

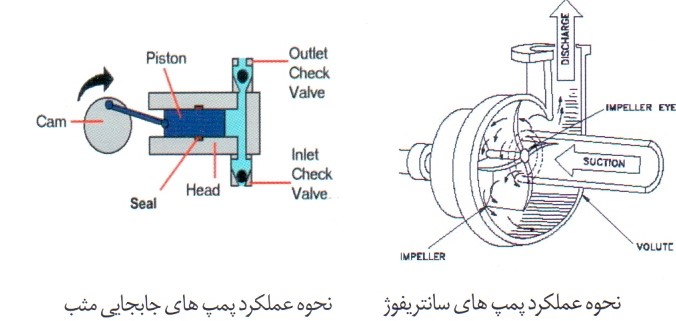

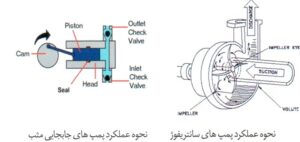

به صورت کلی پمپ ها به دو رده پمپ های دینامیکی و پمپ های جابه جایی مثبت تقسیم می گردند:

پمپ های دینامیکی یا جنبشی:                     پمپ آب پنتاکس

اساس کار این پمپ ها بر اساس افزودن انرژی جنبشی به مایع است؛

این انرژی در قالب سرعت یا حرکت دادن به سیال از طریق مکانیزم پمپ (پروانه)انجام می شود.

پمپ چیست؟

پمپ های جابجایی مثبت :                 پمپ آب پنتاکس

به پمپ هایی اطلاق می شود که در هر دامنه حرکتی (کورس)مقدار مشخصی از سیال را پمپاژ می کنند؛

مقدار سیال پمپاژ شده رابطه مستقیم با تعداد کورس های انجام شده دارد.               پمپ های جابجایی مثبت

 پمپ چیست؟

پمپ آب چیست؟

کاربرد پمپ های گریز از مرکز                 پمپ آب پنتاکس

پمپ های گریز از مرکز به لحاظ کاربرد گسترده ، هزینه پایین و نگهداری و تعمیرات آسان اغلب در واحدهای خانگی و صنعتی به کارگرفته می شود.

بیشتر این پمپ ها برای انتقال آب و سایر سیالات سبک به کار می رود؛

پمپ های مذکور را می توان برای انتقال دوغاب، خمیر و تراشه های چوب و یا مواد سنگین دیگر به کار گرفت؛

اما هنگام پمپاژ این مواد باید شرایط خاصی را در نظر گرفت.

تغییر پمپ های استاندارد به منظور انتقال مواد سنگین معمولا به پروانه هایی با اندازه و اشکال متفاوت نیاز دارد.



طرزکارپمپ های گریز از مرکز

طرز کاراین پمپ بر اساس نیروی گریز از مرکز استوار است؛

همچنان که سیال وارد دهانه ورودی یا بخش مرکزی پمپ می شود؛

در اثر چرخش پره ها سیال به طرف بیرون رانده می شود؛

از آنجایی که سرعت سیال در لبه بیرونی پروانه بیشتر است؛

مقدار حرکت سیال در بدنه پمپ که در برگیرنده پروانه پمپ است افزایش می یابد؛

سپس سیال با فشار از دهانه خروجی پمپ خارج می گردد.

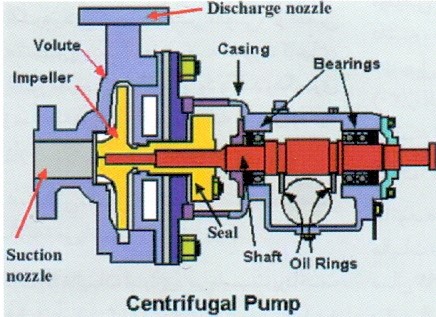

قطعات پمپ های گریز از مرکز

بدنه پمپ : محفظه ای است که پره های پمپ، محور و سیستم آب بندی آن را در بر می گیرد؛و مایع از میان آن جریان می یابد.

معمولا بدنه پمپ از نوع حلزونی یا از نوع قطر افزاینده است.

محورپمپ: بسته به نوع موتورمورد استفاده، محور پمپ می تواند بخشی از روتور موتور بوده و یا مستقل و به محور موتور جفت شده باشد؛

محور می تواند دارای یاتاقان مستقل بوده یا توسط یاتاقان های موتور نگه داشته شود؛

روش مورد استفاده به طراحی پمپ بستگی خواهد داشت.

پروانه پمپ : قسمتی از پمپ است که نیروی زیادی به سیال وارد کرده تا سرعت و مقدار حرکت آن را افزایش دهد؛

منفذ مرکز پروانه را چشم می گویند که تا حدودی تعیین کننده ظرفیت پمپ است؛

پره های پمپ قسمت هایی از پروانه است که سیال را در داخل پمپ هدایت می کند.

روپوش پروانه: پره های پمپ را پوشانده و جریان سیال را در ناحیه پروانه محدود می نماید.

نقطه مکش: محل ورود سیال به پمپ است که معمولاً در نزدیکی مرکز بدنه آن قرار دارد؛

قطر برای عبور در این نقطه تا حدودی میزان آبدهی پمپ را تعیین می کند.

کاسه نمد: موجب آب بندی جریان سیال در داخل پمپ می شود؛

کاسه نمد می تواند شامل یک واحد آب بندی از نوع بافته شده قابل تعویض و قابل تنظیم و یا از نوع مکانیکی باشد.

نقطه رانش یا تخلیه: نقطه ای که پمپ سیال را به سیستم لوله کشی می راند؛

برای نمایش قطعات پمپ از نوع ساده پمپ های یک مرحله ای با یک دهانه مکش استفاده شده است؛

اما پمپ های گریز از مرکز نیز در طرح های چند مرحله ای با مکش دوگانه ساخته می شود؛

نوع پمپ مورد استفاده بر حسب مقدار سیال پمپ شونده لازم تعیین می گردد.

پمپ آب چیست؟

روش انتخاب پمپ با مصرف خانگی             پمپ چیست؟

آسان ترین راه برای انتخاب یک پمپ با مصرف خانگی مراجعه به جدول و منحنی های مشخصه در کاتالوگ پمپ ها با توجه به داشتن ارتفاع و میزان آبدهی مورد نیاز می باشد.

این منحنی ها کلیه ی مشخصات پمپ اعم از ارتفاع (هـد)، توان و راندمان را در سرعت دورانیه مورد نظر به ازاء آبدهی های( دبی)مختلف نمایش می دهند تا استفاده عملی از آن راحت تر گردد.             بوستر پمپ چیست؟

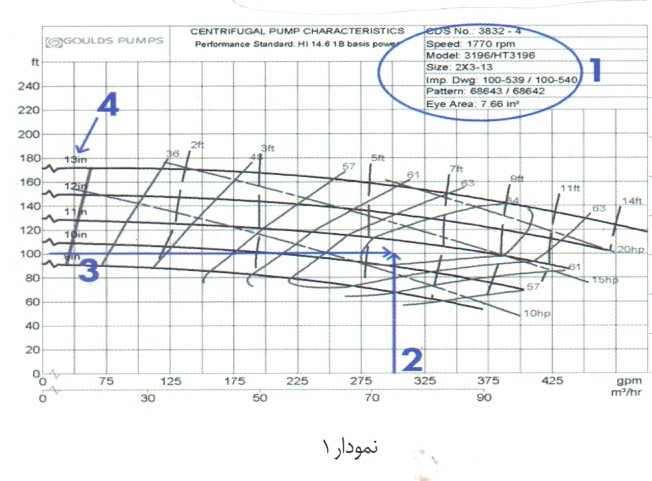

توضیحات نمودار 1
هرست مشخصات فنی
نشانگر دبی
نشانگر ارتفاع
حداکثر اینچ خروجی(مربوط به پمپ هایی با کاربردهای صنعتی)

آب چیست؟ 2

نکات مهم دراستفاده از منحنی های پمپ های سانتریفیوژ          پمپ چیست؟

منحنی هـد (ارتفاع)بر حسب دبی (آبدهی) نمودار 1:

در پمپ های سانتریفیوژبا افزایش دبی مقدارهـد پمپ کاهش می یابد به این ترتیب حداکثر مقدار هد پمپ در حالت شیر بسته (دبی صفر) رخ می دهد.

منحنی توان (قدرت) بر حسب دبی (آبدهی) نمودار 2:

در پمپ های سانتریفیوژ با افزایش دبی مقدار توان پمپ نیز افزایش می یابد. از این نکته جهت انتخاب الکتروموتور مناسب استفاده می شود.

منحنی راندمان بر حسب دبی ( آبدهی):

در نمودار پمپ ها بالاترین عدد که با درصد نمایش داده می شود نمایانگر بهترین نقطه کاری هر پمپ است و انتخاب پمپ بر اساس بهترین راندمان صورت می گیرد. به هنگام انتخاب پمپ باید دقت کرد که نقطه کار نزدیک به نقطه ی بهترین راندمان پمپ باشد. بدیهی است در صورتی که در یک منحنی عملکرد چند حق انتخاب وجود داشته باشد پمپی در نظر گرفته می شود که نقطه کارکرد آن در نزدیکیه نقطه بهترین راندمان باشد.

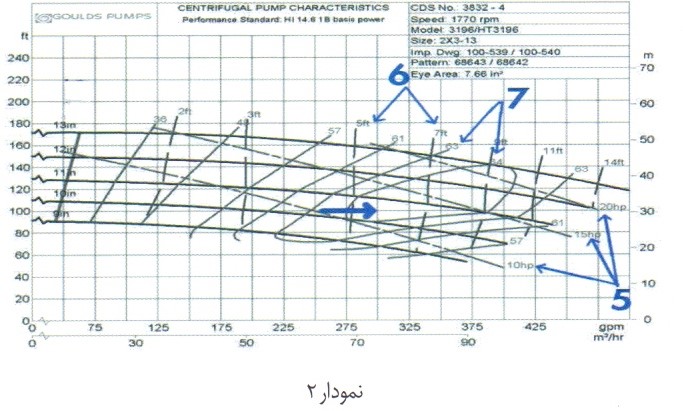

توضیحات نمودار 2
قدرت مورد نیاز
NPSHR حداقل فشار مکش پمپ                         بوستر پمپ چیست؟
راندمان کاری



عدم رعایت نکات فنی در انتخاب پمپ و یا نصب غیر اصولی پمپ ها باعث بروز مشکلاتی در عملکرد پمپ و در نهایت خرابی آن خواهد شد؛

که از آن جمله می توان به دو مورد مهم اشاره کرد:

پمپ آب چیست؟

ضربه قوچ         پمپ چیست؟

هنگامی که فشار کاری پمپ از فشار مورد نیاز بیشتر باشد؛

در هنگام استارت پمپ به دلیل حرکت با شتاب آب در لوله کشی ضربه ای ناگهانی به لوله ها وارد شده که به آن ضربه قوچ می گویند.

این عمل استهلاک سیستم لوله کشی را بالا برده و در نهایت باعث اختلال و یا خرابی در آن می گردد.

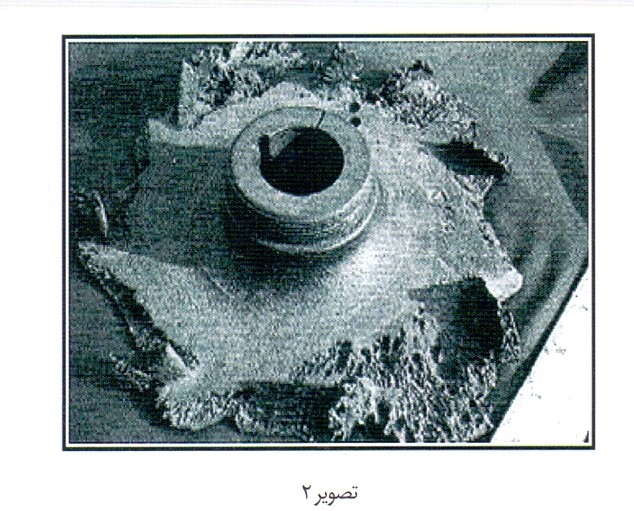

کاویتاسیون          پمپ چیست؟

هنگامی که فشار ورودی سیال به پمپ از فشار خروجی آن کمتر شود و یا دمای سیال در ورودی بالا رود حباب های هوا در سیال به وجود خواهد آمد؛

که بلافاصله پس از تشکیل با برخورد به پروانه ترکیده و باعث خرابی سطح پروانه و یا محفظه پمپ می شود.

پدیده کاویتاسیون علاوه بر ایجاد سرو صدا باعث کاهش دبی و خوردگی پروانه می گردد.







آب چیست؟ 4



پمپ آب چیست؟

بوستر پمپ            پمپ چیست؟

با رشد جمعیت در جوامع بزرگ شهری و نیاز به اسکان آن ها مقوله انبوه سازی در این جوامع مورد توجه زیادی قرار گرفته که نتیجه ی آن ساخت ساختمان های مسکونی بلند مرتبه می باشد.

تامین آب مصرفی این قبیل ساختمان ها با یک پمپ امکان پذیرنبوده است؛

لذا با موازی قراردادن چند پمپ مشابه در یک پکیج که به آن بوستر پمپ می گویند.                       پمپ جابجایی مثبت

پمپ چیست؟
بوستر پمپ چیست؟

مجموع یک یا چند الکتروپمپ که بصورت موازی به یکدیگر متصل شوند بوستر پمپ نامیده می شود.

این مجموعه جهت محفوظ نگه داشتن فشار آب لوله اصلی در یک مقدارثابت و بدون محدودیت در میزان مصرف آب طراحی می شود؛

تا نوسان فشار سیستم را حذف کرده و افت و خیز فشار حاصل از میزان مصرف آب را با روشن و خاموش کردن الکتروپمپ ها بطور متوالی جبران کند؛

بوستر پمپ های آبرسانی در دو نوع دور ثابت و دور متغیر (هوشمند) ساخته می شوند.

اساس کار بوستر پمپ های هوشمند

بوستر پمپ های هوشمند مقدار واقعی آب مورد نیاز را تامین می نماید؛

تا مصرف کننده همیشه و در تمام اوقات شبانه روز بتواند آب مصرفی مورد نیاز خود را با فشار کاملا ثابت در اختیار داشته باشد.

این بوستر پمپ ها بصورت کاملا اتوماتیک جهت ثابت نگه داشتن فشار آب مصرفی، متناسب با الگوی مصرف شبکه طراحی می شوند.

با شروع مصرف ابتدا یکی از پمپ ها روشن و با تغییرسرعت پمپ اول فشار آب مصرفی ثابت نگه داشته می شود.

چنانچه میزان مصرف بیشترشود پمپ دوم بصورت اتوماتیک روشن شده و به همین ترتیب پمپ های بعدی می توانند راه اندازی شوند؛

تا فشار مصرفی همیشه ثابت بماند.

با کاهش مصرف پمپ ها بصورت اتوماتیک و به ترتیب متناسب با کاهش خاموش می گردند

. از ویژگی های بوستر پمپ های هوشمند امکان کار نوبتی پمپ ها (change over) است؛

که باعث تقسیم کار در بین پمپ ها و در نتیجه تقسیم استهلاک ناشی از مصرف در بین پمپ ها می گردد.

لازم بذکر است در صورت قطع کامل مصرف سیستم بصورت کامل خاموش و در حالت آماده بکار تا شروع مصرف دوباره قرار می گیرد.
